IGBT Transistörler - Modüller

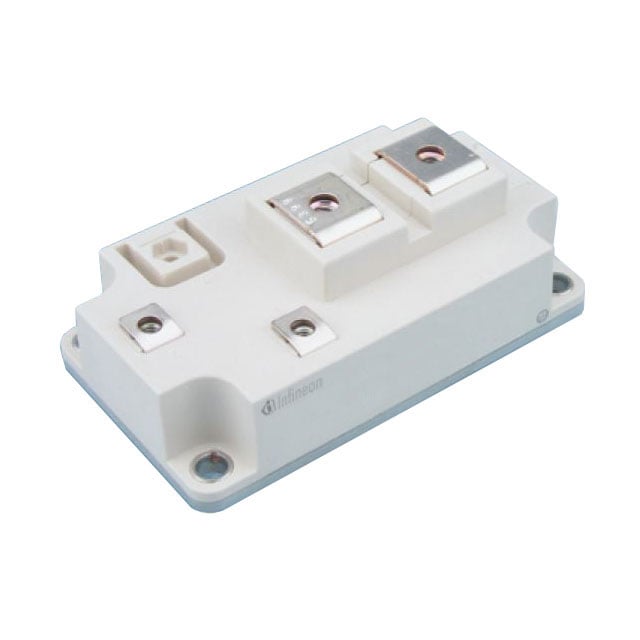

FZ800R12KE3HOSA1
IGBT MOD 1200V 800A 3550W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ800R12KE3
FZ800R12KE3HOSA1 Hakkında
FZ800R12KE3HOSA1, Infineon Technologies tarafından üretilen 1200V/800A IGBT modülüdür. Trench Field Stop IGBT teknolojisi kullanan bu komponent, 3550W güç kapasitesi ile yüksek güç uygulamalarında kullanılır. Chassis mount konfigürasyonu ve standart giriş özelliği ile endüstriyel sürücü devreleri, kaynak makineleri, güç dönüştürücüleri ve motor kontrol sistemlerinde yer alır. -40°C ile 125°C arasında çalışma sıcaklığına sahip olan modül, 2.15V @ 15V, 800A Vce(on) değeri ile düşük iletim kaybı sağlar. 1200V kollektör-emitter kırılma gerilimi ve 56 nF @ 25V giriş kapasitansi ile hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 800 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 56 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3550 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 800A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
