IGBT Transistörler - Modüller

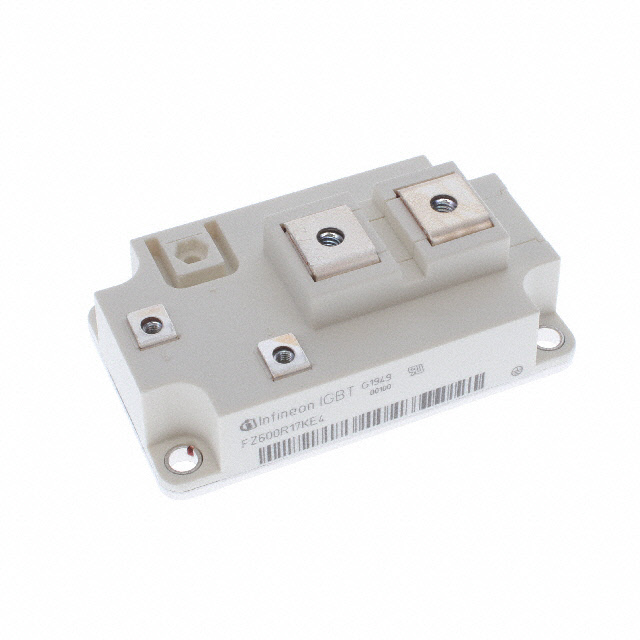

FZ600R17KE4HOSA1
IGBT MOD 1700V 1200A 3350W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ600R17KE4
FZ600R17KE4HOSA1 Hakkında
FZ600R17KE4HOSA1, Infineon Technologies tarafından üretilen yüksek güçlü IGBT modülüdür. 1700V collector-emitter breakdown voltajı ve 1200A maksimum collector akımı ile endüstriyel uygulamalarda kullanılır. Trench Field Stop IGBT teknolojisine sahip olan bu komponent, maksimum 3350W güç işleyebilir. Chassis mount tipi kasa ile montajlanır ve -40°C ile +150°C arasında çalışabilir. Düşük Vce(on) değeri ile enerji kaybı minimize edilmiştir. Güç elektronikleri, inverter, motor kontrol ve yüksek güçlü anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 1200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 49 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
