IGBT Transistörler - Modüller

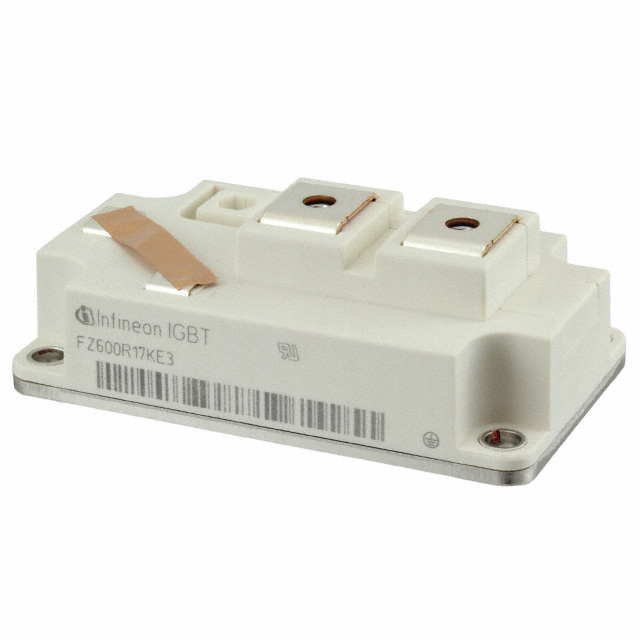

FZ600R17KE3HOSA1
IGBT MOD 1700V 840A 3150W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ600R17KE3
FZ600R17KE3HOSA1 Hakkında
FZ600R17KE3HOSA1, Infineon Technologies tarafından üretilen yüksek voltaj IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 1700V yalıtım gerilimi ve 840A maksimum kolektör akımı ile endüstriyel güç dönüştürme uygulamalarında kullanılır. 3150W güç kapasitesi, 2.45V Vce(on) değeri ve geniş çalışma sıcaklık aralığı (-40°C ~ 125°C) sayesinde invertörler, konvertörler, kaynak makineleri ve hız kontrol sistemlerinde yer alır. Şasi montajlı modül paketi ile kompakt tasarım sağlar. 54nF giriş kapasitansı ve standart giriş konfigürasyonu hızlı anahtarlama performansı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 840 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 54 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 3150 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
