IGBT Transistörler - Modüller
FZ400R17KE4HOSA1
MODULE IGBT 1700V AG-62MM-2
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ400R17KE4
FZ400R17KE4HOSA1 Hakkında

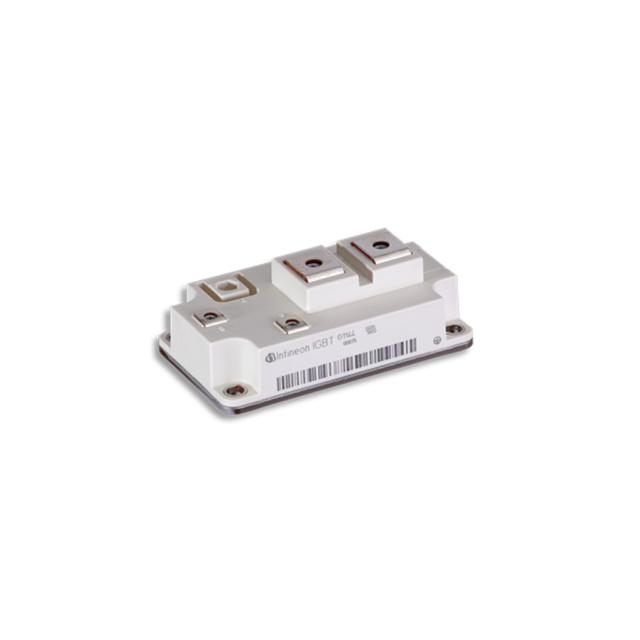

FZ400R17KE4HOSA1, Infineon Technologies tarafından üretilen 1700V IGBT modülüdür. Trench Field Stop teknolojisi kullanarak yüksek gerilim uygulamaları için tasarlanmıştır. 550A maksimum kolektör akımı ve 2500W güç kapasitesi ile endüstriyel sürücü, kaynak makineleri, değişken frekanslı sürücüler (VFD) ve güç kaynakları gibi uygulamalarda kullanılır. AG-62MM-2 şasiye monte paketinde sunulan komponent, -40°C ile +150°C arasında çalışabilir ve 2.3V (400A, 15V şartlarında) on-state voltajına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 550 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 49 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 2500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
