IGBT Transistörler - Modüller

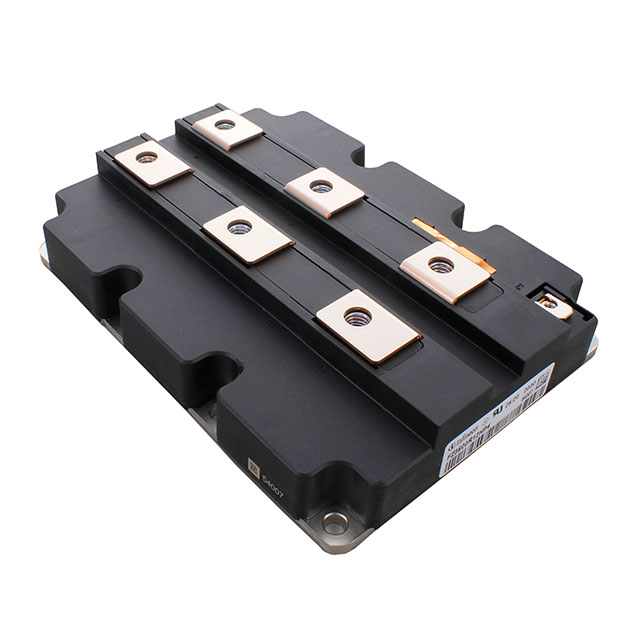

FZ3600R12HP4HOSA2
IGBT MODULE 1200V 4930A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ3600R12HP4
FZ3600R12HP4HOSA2 Hakkında
FZ3600R12HP4HOSA2, Infineon Technologies tarafından üretilen 1200V/4930A IGBT güç modülüdür. Trench teknolojisine dayalı bu modül, Single Switch konfigürasyonunda tasarlanmıştır ve yüksek akım uygulamalarında kullanılır. Maksimum 19000W güç kapasitesiyle endüstriyel invertörler, motor sürücüleri, kaynak makineleri ve elektrik dönüştürücü sistemleri gibi uygulamalarda yaygın olarak tercih edilmektedir. Chassis Mount montaj tipi ile panel ve endüstriyel ekipmanlara entegrasyonu kolaydır. -40°C ~ 150°C çalışma sıcaklık aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Switch |
| Current - Collector (Ic) (Max) | 4930 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 225 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 19000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.05V @ 15V, 3600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
