IGBT Transistörler - Modüller

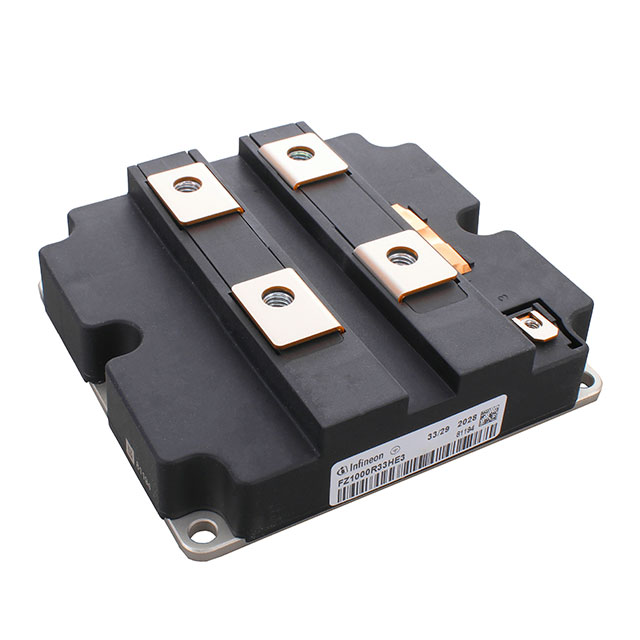

FZ1000R33HE3BPSA1
IGBT MODULE 3300V 1000A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FZ1000R33HE3
FZ1000R33HE3BPSA1 Hakkında
Infineon Technologies FZ1000R33HE3BPSA1, 3300V/1000A Trench Field Stop IGBT modülüdür. Single Switch konfigürasyonunda tasarlanan bu bileşen, yüksek voltaj ve yüksek akım uygulamalarında kullanılmaktadır. Tipik Vce(on) değeri 15V gate voltajında 100A akımda 3.1V'tur. 190nF Input Capacitance (Cies) değeri ile düşük kapasitif yüklenmeye sahiptir. -40°C ile 150°C arasında çalışır. Endüstriyel güç dönüştürme sistemleri, kaynak makinaları, motor sürücüleri ve yüksek voltaj uygulamalarında tercih edilir. Chassis Mount konfigürasyonunda sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single Switch |
| Current - Collector (Ic) (Max) | 1000 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 190 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 3300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
