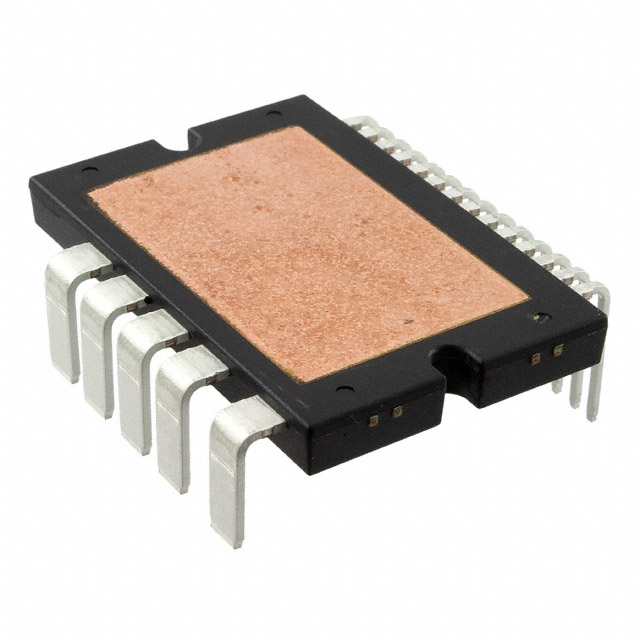

FTCO3V455A1
MOSFET 6N-CH 40V 150A MODULE
FTCO3V455A1 Hakkında
FTCO3V455A1, onsemi tarafından üretilen 6 N-Channel MOSFET dizisi modülüdür. 40V drain-source gerilimi ve 150A sürekli drain akımı kapasitesine sahiptir. Logic Level Gate özelliği ile düşük gate sürücü geriliminde çalışabilir. 3-Phase Bridge konfigürasyonunda tasarlanmış olup, endüstriyel uygulamalar, motor sürücüleri, güç dönüştürücüleri ve PWM kontrol devreleri gibi yüksek akım anahtarlama uygulamalarında kullanılır. 1.66mOhm on-resistance değeri ile verimli enerji dağılımı sağlar. 175°C maksimum jonksiyon sıcaklığında ve 115W maksimum güçte çalışabilir. Through-Hole montaj tipi ile PCB'ye direkt yerleştirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | 19-PowerDIP Module |
| Part Status | Active |
| Power - Max | 115W |
| Rds On (Max) @ Id, Vgs | 1.66mOhm @ 80A, 10V |
| Supplier Device Package | Module |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
