Diyotlar - Doğrultucular - Tekil

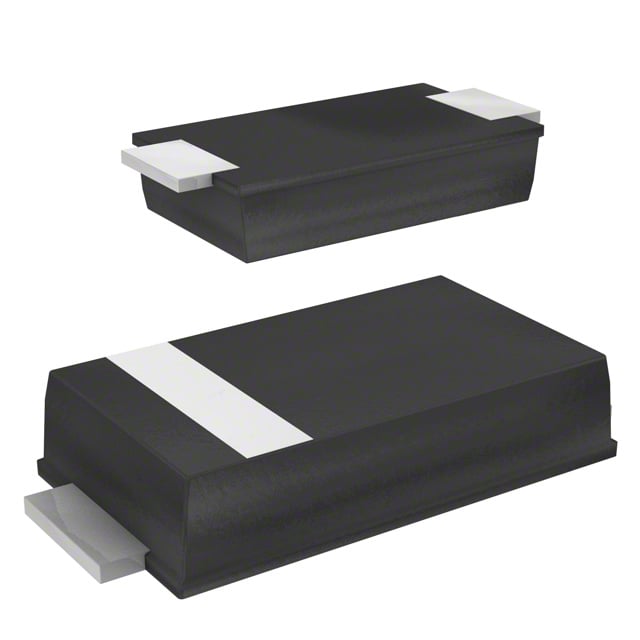

FSV340AF
DIODE SCHOTTKY 40V 3A SMAF
- Üretici
- onsemi
- Paket/Kılıf
- SMAF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FSV340AF
FSV340AF Hakkında
FSV340AF, onsemi tarafından üretilen 40V/3A kapasiteli Schottky diyottur. DO-214AD (SMAF) yüzey montaj paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında ve doğrultucu devrelerinde kullanılır. 500mV forward gerilim ve 12.62ns reverse recovery time ile, AC-DC dönüştürücüler, güç kaynakları, inverter devreleri ve anahtarlamalı güç kaynakları (SMPS) gibi uygulamalarda görev alır. -55°C ile 150°C arasında çalışan bileşen, 485pF kapasitans değeri ile yüksek frekans uygulamalarına uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 485pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AD, SMAF |
| Part Status | Last Time Buy |
| Reverse Recovery Time (trr) | 12.62 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AD (SMAF) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
