Diyotlar - Doğrultucular - Tekil

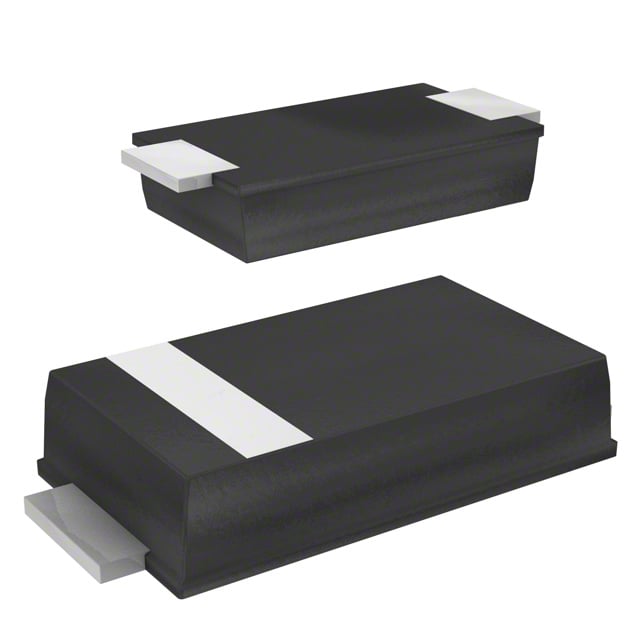

FSV330AF
DIODE SCHOTTKY 30V 3A DO214AD
- Üretici
- onsemi
- Paket/Kılıf
- SMAF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FSV330AF
FSV330AF Hakkında
FSV330AF, onsemi tarafından üretilen 30V 3A kapasiteli Schottky doğrultma diyotudur. DO-214AD (SMAF) SMD paketinde sunulan bu bileşen, hızlı anahtarlama uygulamalarında düşük ileri gerilim düşümü sağlar. 500 mV (3A'da) maksimum ileri gerilimi ve 12.5 ns geri kazanım süresi ile güç kaynakları, AC/DC dönüştürücüler, anahtarmalı regülatörler ve RF uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasında çalışabilen bileşen, 485 pF kapasitansı ve 100 µA ters kaçak akımı (30V'da) ile karakterize edilmiştir. Last Time Buy statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 485pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 100 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AD, SMAF |
| Part Status | Last Time Buy |
| Reverse Recovery Time (trr) | 12.5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AD (SMAF) |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
