Diyotlar - Doğrultucular - Tekil

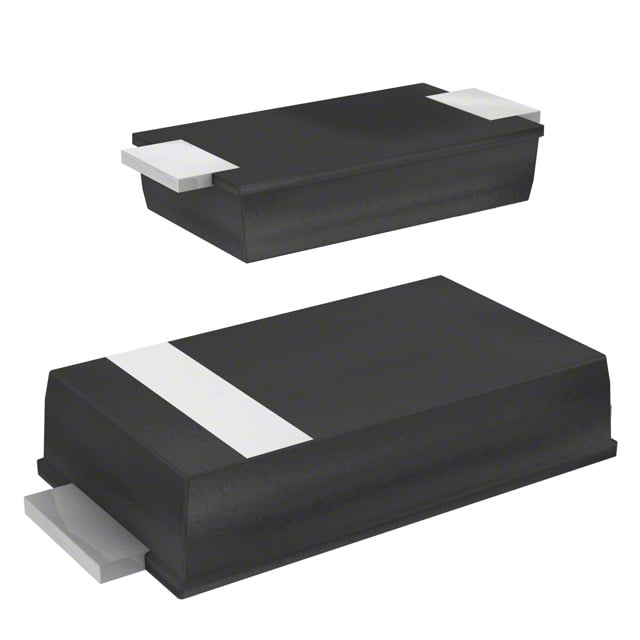

FSV240AF
DIODE SCHOTTKY 40V 2A SMAF
- Üretici
- onsemi
- Paket/Kılıf
- SMAF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- FSV240AF
FSV240AF Hakkında
FSV240AF, onsemi tarafından üretilen 40V 2A kapasitesinde bir Schottky doğrultucu diyotudur. SMAF (DO-214AD) yüzey montajlı paket ile sunulan bu bileşen, düşük ileri gerilim düşüşü (500mV @ 2A) ve hızlı geri kazanım süresi (9.65ns) özellikleriyle karakterizedir. -55°C ile 150°C arasında çalışan bu diyot, güç kaynakları, anahtarlamalı güç üreteçleri, kurtarıcı diyot uygulamaları ve AC-DC dönüştürücü devrelerde yaygın olarak kullanılır. 98pF @ 4V kapasitans değeri ve 100µA @ 40V ters sızıntı akımı ile kompakt ve verimli tasarımlara uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 98pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-214AD, SMAF |
| Part Status | Last Time Buy |
| Reverse Recovery Time (trr) | 9.65 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-214AD (SMAF) |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 500 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
