Diyotlar - Doğrultucular - Diziler
FST8330M

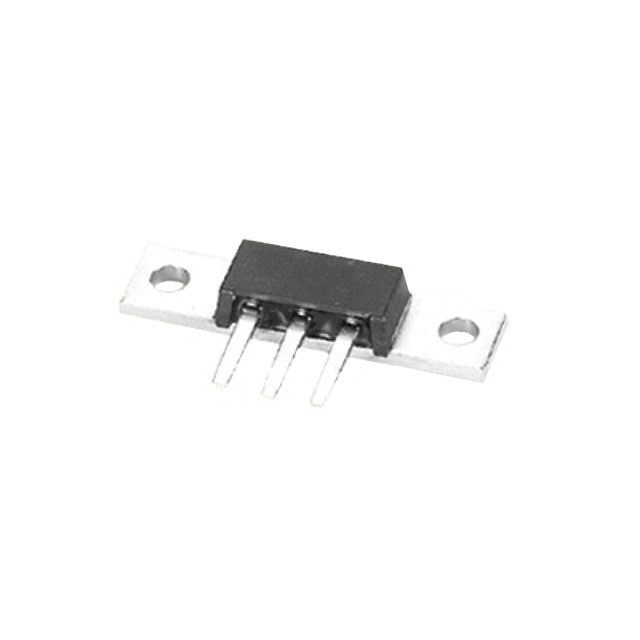

DIODE MODULE 30V 80A D61-3M
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D61-3M
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST8330M
FST8330M Hakkında
FST8330M, GeneSiC Semiconductor tarafından üretilen 30V 80A kapasiteli Schottky diyot modülüdür. D61-3M kasa tipi ile chassis montaja uygun bu komponent, 1 pair common cathode konfigürasyonunda tasarlanmıştır. 80A DC ortalama doğrultulmuş akım ve 650mV maksimum forward voltajı ile güç uygulamalarında kullanılır. Fast recovery karakteristiğine sahip (≤500ns) olan modül, -55°C ile +150°C arasında çalışabilir. Ters kapanma akımı 20V'de 1.5mA olup yüksek güç faktörlü AC-DC konverter, inverter ve indüstriyel güç dönüşüm devrelerinde uygulanır. Şu anda üretimi durdurulmuş (obsolete) olmasından dolayı yeni tasarımlarda alternatif komponentler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 80A (DC) |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D61-3M |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D61-3M |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
