Diyotlar - Doğrultucular - Diziler

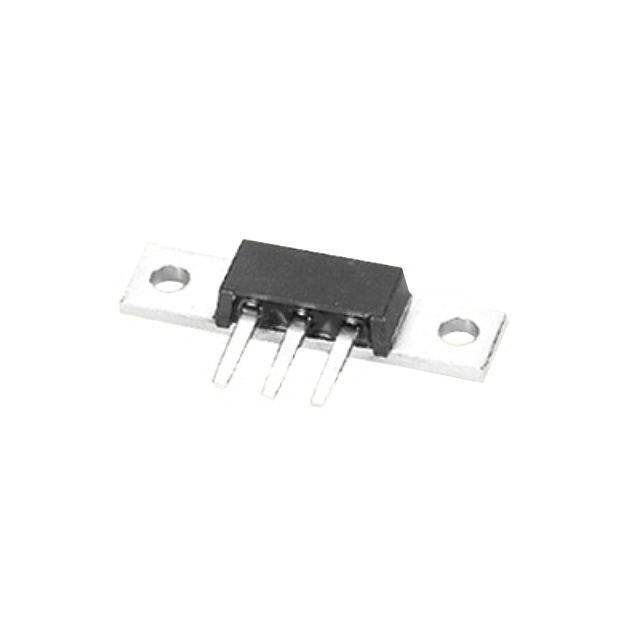

FST8320M
DIODE MODULE 20V 80A D61-3M
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D61-3M
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST8320M
FST8320M Hakkında
FST8320M, GeneSiC Semiconductor tarafından üretilen bir Schottky diyot modülüdür. 1 çift common cathode konfigürasyonuna sahip bu bileşen, 80A ortalama doğrultulmuş akım ve 20V maksimum ters gerilim rating'ine sahiptir. 650mV forward voltage ile 80A'de çalışır ve fast recovery özelliğine (≤500ns) sahiptir. Şasi montajlı D61-3M paket tipi ile sağlanan bu diyot modülü, -55°C ile 150°C arasında çalışır. Güç kaynakları, invertörler, motor kontrol devreleri ve indüstriyel doğrultma uygulamalarında kullanılır. Ters kaçak akımı 20V'de maksimum 1.5mA'dir. Bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 80A (DC) |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D61-3M |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D61-3M |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
