Diyotlar - Doğrultucular - Diziler

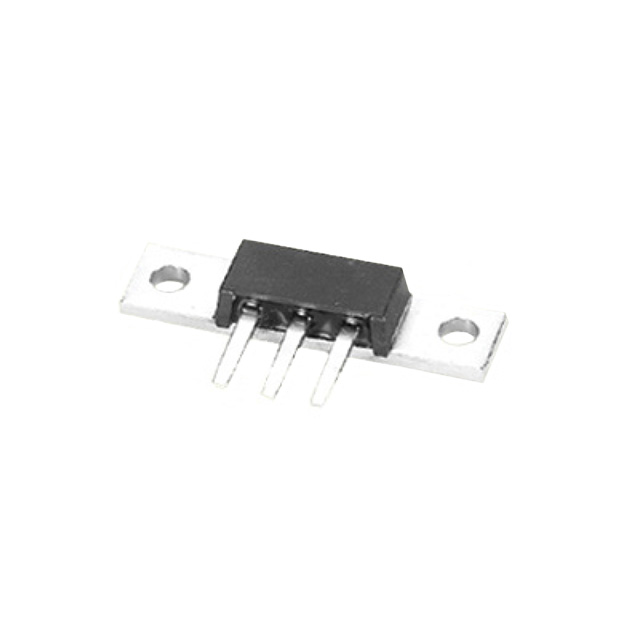

FST83100M
DIODE MODULE 100V 80A D61-3M
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- D61-3M
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST83100M
FST83100M Hakkında
FST83100M, GeneSiC Semiconductor tarafından üretilen 100V/80A rated Schottky diyot modülüdür. 1 pair common cathode konfigürasyonunda tasarlanmış bu bileşen, düşük forward voltage (840 mV @ 80A) ve hızlı recovery time (≤500ns) özellikleriyle doğrultucu uygulamalarında kullanılır. Chassis mount D61-3M paket tipi ile ısıl yönetimi kolaylaştırılmıştır. -55°C ile 150°C arasında çalışma aralığına sahip olan FST83100M, güç kaynakları, AC/DC dönüştürücüler ve otomobbil elektronik sistemlerinde doğrultucu elemanı olarak uygulanır. 1.5mA @ 20V ters sızıntı akımı ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 80A (DC) |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 20 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | D61-3M |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D61-3M |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 80 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
