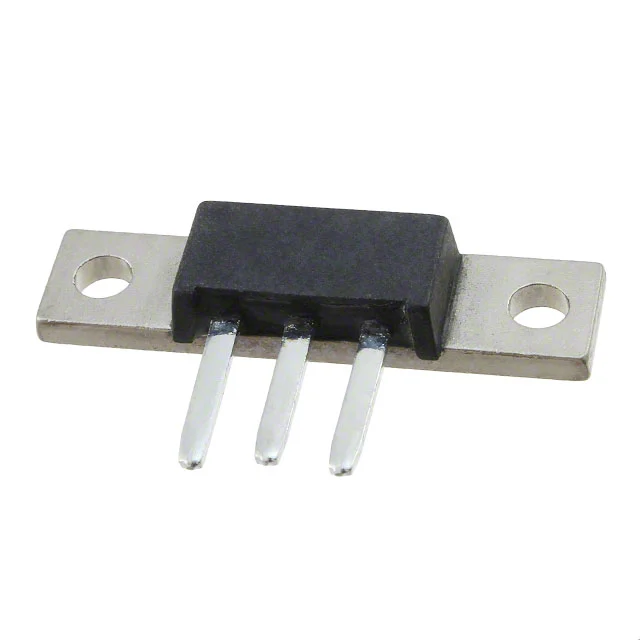

FST8145
DIODE MODULE 45V 40A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST8145
FST8145 Hakkında
FST8145, Microchip Technology tarafından üretilen 45V 40A kapasiteli Schottky diyot modülüdür. 1 pair common cathode konfigürasyonunda tasarlanmış bu bileşen, hızlı iyileşme özelliğine (fast recovery ≤500ns) sahiptir. 530 mV forward voltage ile 40A akımda çalışabilen bu diyot modülü, güç kaynakları, invertörler, güç elektronik uygulamaları ve AC/DC dönüştürücülerde doğrultma işlemi için kullanılır. Chassis mount tipi kasa ile endüstriyel ve ticari uygulamalar için tasarlanmıştır. 3 mA ters sızıntı akımı ile istikrarlı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 40A |
| Current - Reverse Leakage @ Vr | 3 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 40 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
