Diyotlar - Doğrultucular - Diziler

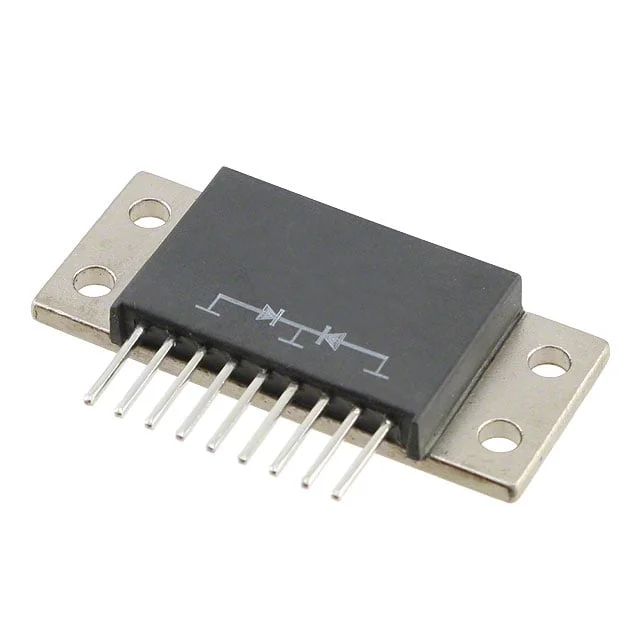

FST60100A
DIODE MODULE 100V TO249
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST60100A
FST60100A Hakkında
FST60100A, Microchip Technology tarafından üretilen 100V Schottky diyot modülüdür. TO-249 chassis mount paketi ile tasarlanmış olup, 1 çift ortak anode (Common Anode) konfigürasyonunda iki diyot içermektedir. 60A ortalama doğrultma akımı kapasitesine sahip olan bu bileşen, 860 mV ileri gerilim düşüşü (60A'de) ile çalışır. Fast recovery özelliği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında kullanılmaya uygundur. 2mA @ 100V ters kaçak akımı özellikleriyle güç kaynakları, inveterler ve doğrultma devreleri gibi endüstriyel uygulamalarda yer alır. Not: Bu ürün üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 2 mA @ 100 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-249-9, TO-249AA Variant |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
