Diyotlar - Doğrultucular - Diziler

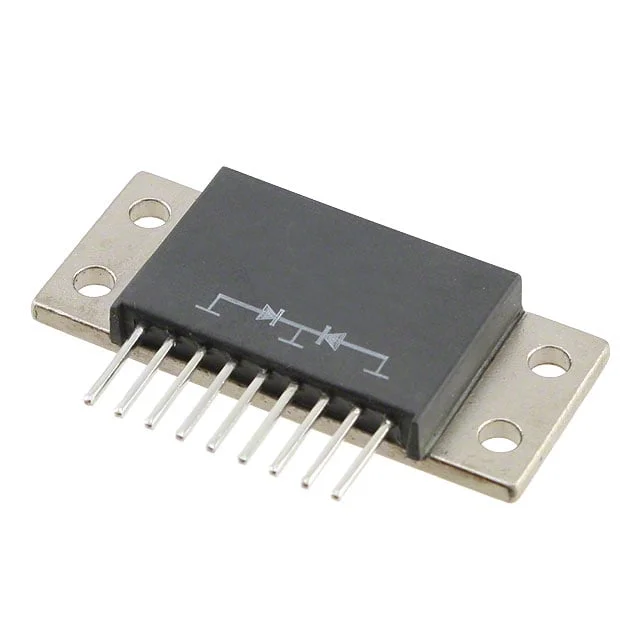

FST60100
DIODE MODULE 100V 60A TO249
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST60100
FST60100 Hakkında
FST60100, Microchip Technology tarafından üretilen 100V/60A rated Schottky diyot modülüdür. Common cathode konfigürasyonunda 1 çift diyot içeren bu komponentin ortalama doğrultulmuş akımı diyot başına 60A olarak belirtilmiştir. 860 mV iletkenim gerilimi (60A'de) ve 100V ters gerilim kapasitesiyle, hızlı geri kurtarma karakteristiğine (≤500ns, >200mA) sahiptir. Ters sızıntı akımı 100V'da maksimum 2mA'dir. TO-249 kasa tipi şasi montajı için tasarlanmış bu modül, güç kaynakları, UPS sistemleri, endüstriyel kontrol cihazları ve yüksek akımlı doğrultma uygulamalarında kullanılır. Schottky diyot teknolojisi düşük ileri gerilim düşüşü sağlayan enerji verimli tasarımlar için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 2 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-249-9, TO-249AA Variant |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 860 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
