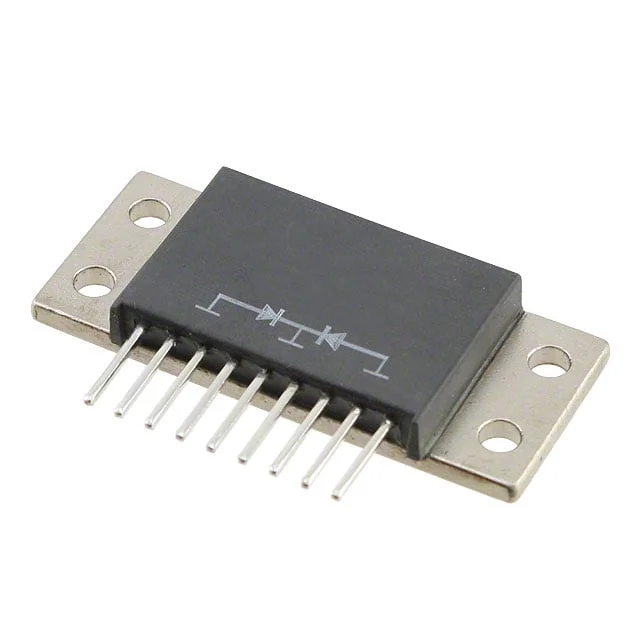

FST153100D
DIODE MODULE 100V TO249
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST153100
FST153100D Hakkında
FST153100D, Microchip Technology tarafından üretilen 100V Schottky diyot modülüdür. TO-249 kasa tipinde sunulan bu komponent, seri bağlı diyot çifti konfigürasyonunda tasarlanmıştır. 75A ortalama doğrultma akımı kapasitesiyle güç kaynakları, DC-DC dönüştürücüler ve yüksek akımlu doğrultma devrelerinde kullanılır. 100V ters gerilim derecelendirmesi ve maksimum 940mV ileri gerilim düşümü ile verimli doğrultma işlemi sağlar. Fast recovery özelliği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. Şasi monte tipi bu modülün endüstriyel ve profesyonel uygulamalarda montajını kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 75A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 100 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-249-9, TO-249AA Variant |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 940 mV @ 75 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
