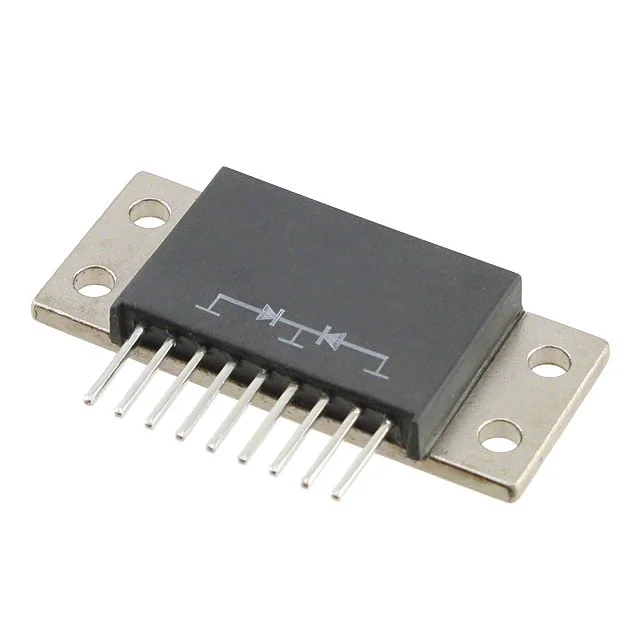

FST153100A
DIODE MODULE 100V TO249
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST153100A
FST153100A Hakkında
FST153100A, Microchip Technology tarafından üretilen 100V Schottky doğrultucu diyot modülüdür. TO-249-9 kasa tipinde chassi montajı için tasarlanmıştır. Common Anode konfigürasyonunda tek çift diyot içeren bu komponent, ortalama 75A doğrultanmış akım ve maksimum 940mV ileri gerilim düşümü ile çalışır. Fast Recovery karakteristiğine sahip olan diyot, 500ns'den düşük recovery time sunarak yüksek frekanslı uygulamalarda kullanılmaya uygun hale getirilmiştir. 100V maksimum reverse gerilim desteği ve 1.5mA ters sızıntı akımı ile güç kaynakları, AC/DC konverterler ve endüstriyel doğrultulama uygulamalarında kullanılabilir. Komponent şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 75A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 100 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | TO-249-9, TO-249AA Variant |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 940 mV @ 75 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
