FST153100

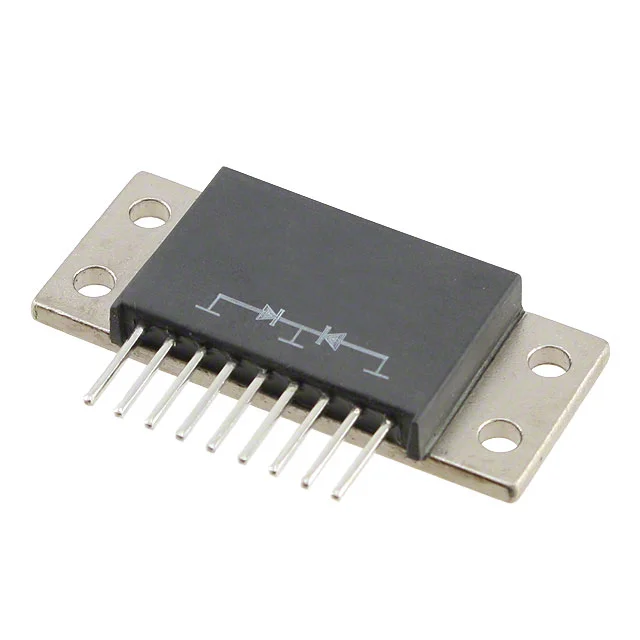

DIODE MODULE 100V 75A TO249
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-249AA (Modified)
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- FST153100
FST153100 Hakkında
FST153100, Microchip Technology tarafından üretilen 100V 75A kapasiteli Schottky diyot modülüdür. TO-249 paketinde sunulan bu bileşen, 1 Pair Common Cathode konfigürasyonunda tasarlanmıştır. Ortalama doğrultulmuş akım 75A, maksimum ileriye doğru gerilim 940 mV @ 75A ve 100V'de ters sızıntı akımı 1.5 mA'dir. Fast recovery diyot tipi olarak ≤500ns hızında çalışır. Screw Mount montaj tipi ile endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. Güç kaynakları, invertörler ve doğrultma devrelerinde uygulanır. Not: Bu ürün Obsolete (kullanımdan kaldırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 75A |
| Current - Reverse Leakage @ Vr | 1.5 mA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Screw Mount |
| Package / Case | TO-249-9, TO-249AA Variant |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-249 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 940 mV @ 75 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
