IGBT Transistörler - Modüller

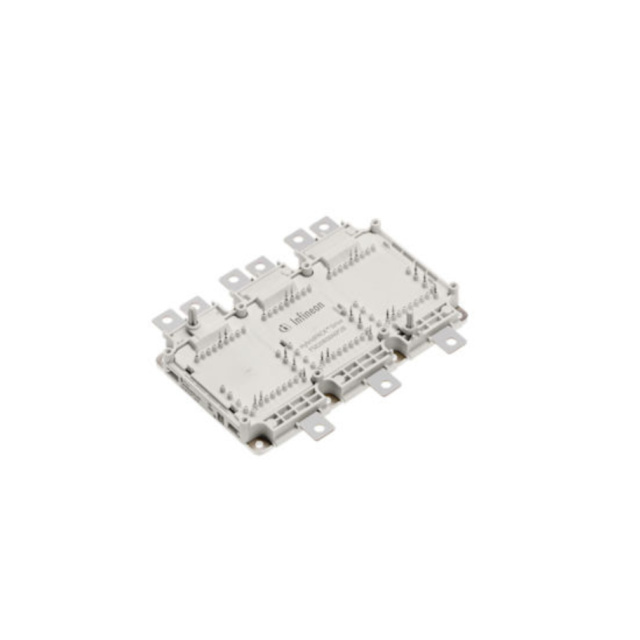

FS820R08A6P2BBPSA1
IGBT MODULE PACK DRV HYBRIDD-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS820R08A6P2BBPSA1
FS820R08A6P2BBPSA1 Hakkında
FS820R08A6P2BBPSA1, Infineon Technologies tarafından üretilen üç fazlı inverter konfigürasyonunda çalışan IGBT transistör modülüdür. 450A maksimum collector akımı ve 750V collector-emitter breakdown voltajı ile yüksek güç uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile tasarlanan bu komponent, 1.35V Vce(on) değeri ile düşük iletim kaybı sağlar. NTC thermistor sensörü entegre olarak sıcaklık monitoring özelliğine sahiptir. -40°C ile +150°C arasında stabil çalışma sunarak, endüstriyel sürücü sistemleri, fotovoltaik inverterleri, enerji dönüştürme sistemleri ve traktör uygulamalarında yaygın olarak kullanılmaktadır. AG-HYBRIDD-2 paket formatında chassis mount konfigürasyonundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 50 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 714 W |
| Supplier Device Package | AG-HYBRIDD-2 |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 750 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
