IGBT Transistörler - Modüller

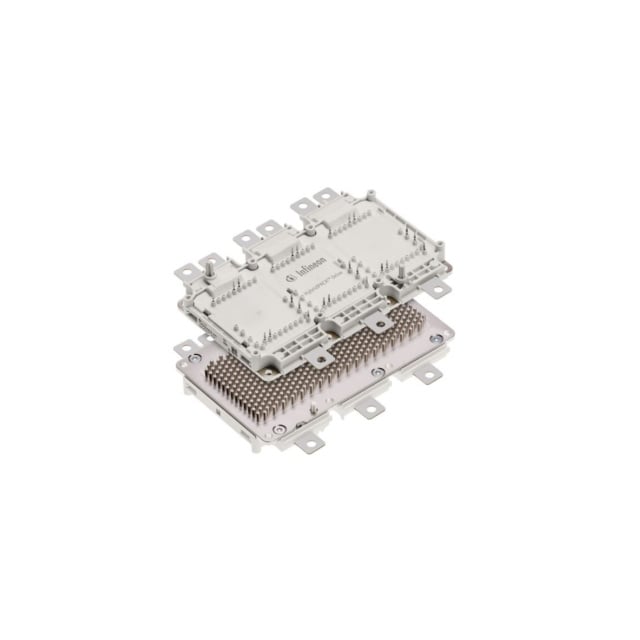

FS770R08A6P2LBBPSA1
HYBRID PACK DRIVE
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS770R08A6P2
FS770R08A6P2LBBPSA1 Hakkında
FS770R08A6P2LBBPSA1, Infineon Technologies tarafından üretilen 750V/450A IGBT modülüdür. Üç fazlı inverter uygulamaları için tasarlanan bu Hybrid Pack Drive modülü, Trench Field Stop IGBT teknolojisini kullanmaktadır. 654W maksimum güç kapasitesi ile endüstriyel sürücü uygulamalarında, trafolar, motor kontrol sistemleri ve güç dönüştürme devrelerinde kullanılır. Entegre NTC Thermistor ile sıcaklık kontrolü sağlanır. Chassis mount montajı ile kompakt bir tasarıma sahip olup, -40°C ile 150°C arasında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 50 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 654 W |
| Supplier Device Package | AG-HYBRIDD-1 |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 750 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
