IGBT Transistörler - Modüller

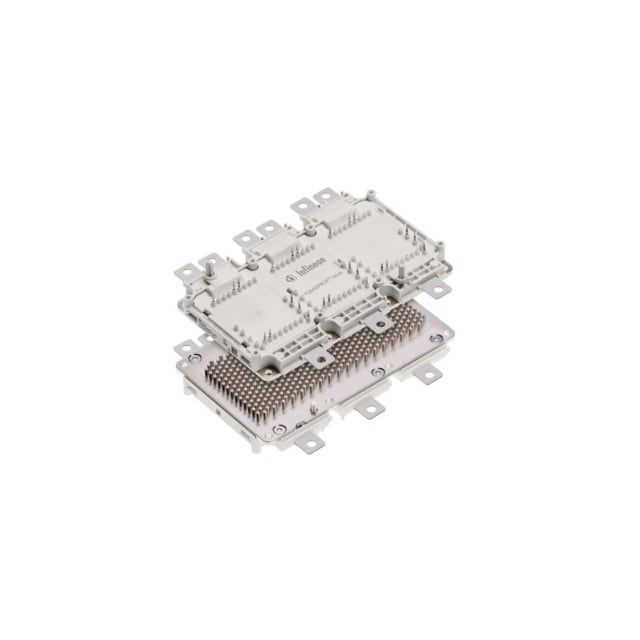

FS770R08A6P2BBPSA1
HYBRID PACK DRIVE
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS770R08A6P2
FS770R08A6P2BBPSA1 Hakkında
FS770R08A6P2BBPSA1, Infineon Technologies tarafından üretilen üç faz inverter uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu hybrid pack drive modülü, 750V kolektör-emitör kırılma gerilimi ve 450A maksimum kolektör akımı ile endüstriyel sürücü sistemlerinde kullanılır. 1.35V on-state gerilimi (Vce) ve 80nF giriş kapasitansı ile verimli anahtarlama özelliği sağlar. Entegre NTC thermistor ile sıcaklık monitoring imkanı sunmakta, -40°C ile 150°C arasında güvenli çalışma aralığında hizmet vermektedir. Chassis mount konfigürasyonu ile AC motor sürücüleri, güç dönüştürücüleri ve hemen hemen tüm üç faz inverter uygulamalarında tercih edilir. 654W maksimum güç dağıtım kapasitesi ile kompakt ve verimli tasarım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 50 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 654 W |
| Supplier Device Package | AG-HYBRIDD-1 |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 750 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
