IGBT Transistörler - Modüller

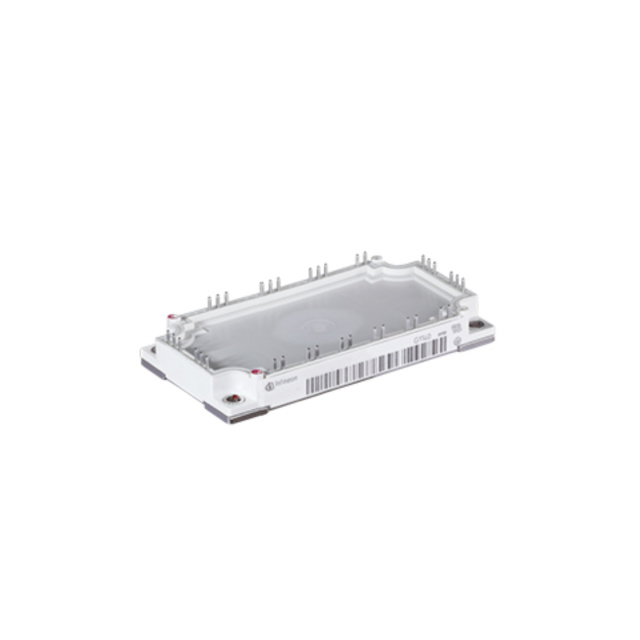

FS75R12KE3GBOSA1
IGBT MOD 1200V 100A 355W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS75R12KE3GB
FS75R12KE3GBOSA1 Hakkında
Infineon Technologies FS75R12KE3GBOSA1, üç fazlı invertör uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V kolektör-emiter dayanım voltajı ve 100A maksimum kolektör akımı ile sanayi sürücü devrelerinde kullanılır. 355W maksimum güç dağıtım kapasitesi ile motor kontrol, UPS sistemleri ve endüstriyel invertör uygulamalarında yer alır. Entegre NTC thermistor ile sıcaklık koruması sağlar. -40°C ile 125°C arasında çalışma sıcaklığı aralığına sahiptir. Şasi montaj tipi ile endüstriyel panellere direkt kurulum yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 5 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 355 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
