IGBT Transistörler - Modüller

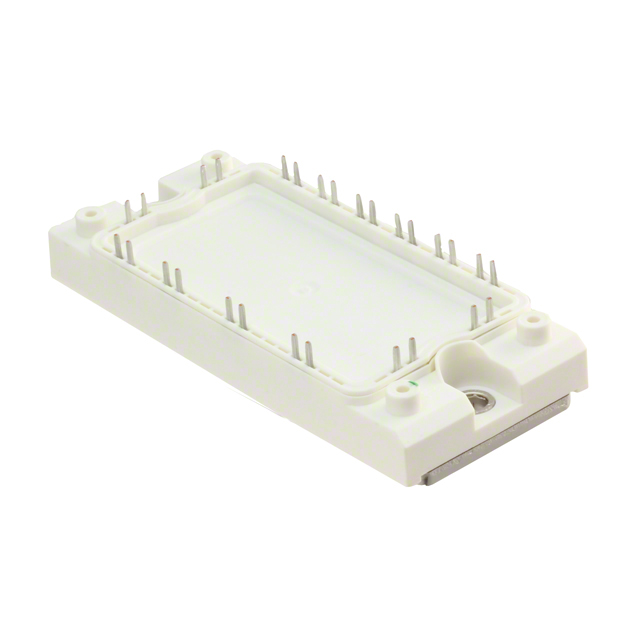

FS75R12KE3BOSA1
IGBT MOD 1200V 105A 350W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS75R12KE3
FS75R12KE3BOSA1 Hakkında
FS75R12KE3BOSA1, Infineon Technologies tarafından üretilen 1200V 105A kapasiteli üç fazlı inverter IGBT modülüdür. NPT (Non Punch Through) teknolojisine dayanan bu modül, 350W maksimum güç kapasitesine sahiptir. Vce(on) değeri 2.15V @ 15V, 75A olup, maksimum bozulma voltajı 1200V'dir. Chassis mount tipi kasa ile monte edilen komponent, entegre NTC termistöre sahip olup işletme sıcaklığı 150°C'ye kadar çıkabilmektedir. Uygulamalarında endüstriyel inverterler, motor sürücüleri, kaynak makinaları ve benzer yüksek güçlü elektrik anahtarlama devrelerinde kullanılır. Input kapasitanı 5.3nF@25V olan modül standart giriş konfigürasyonunu desteklemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Module |
| Part Status | Market |
| Power - Max | 350 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
