IGBT Transistörler - Modüller

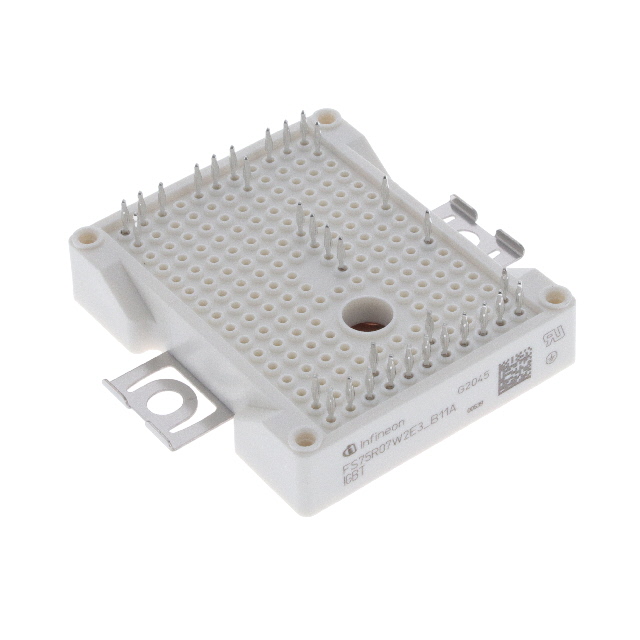

FS75R07W2E3B11ABOMA1
IGBT MODULES
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS75R07W2E3B11
FS75R07W2E3B11ABOMA1 Hakkında
FS75R07W2E3B11ABOMA1, Infineon Technologies tarafından üretilen üç fazlı invertör uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisi ile üretilen bu modül, 650V collector-emitter kırılma gerilimi ve maksimum 95A collector akımı ile yüksek güç dönüştürme uygulamalarında kullanılır. ACEPACK™ 2 paket tipi ile şasi monte edilir ve -40°C ile +150°C arasında çalışabilir. Entegre NTC termistor sayesinde sıcaklık kontrolü sağlanır. Endüstriyel frekans konvertörleri, motor sürücüleri, enerji yönetimi sistemleri ve yenilenebilir enerji uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 95 A |
| Current - Collector Cutoff (Max) | 50 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 275 W |
| Supplier Device Package | ACEPACK™ 2 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
