IGBT Transistörler - Modüller

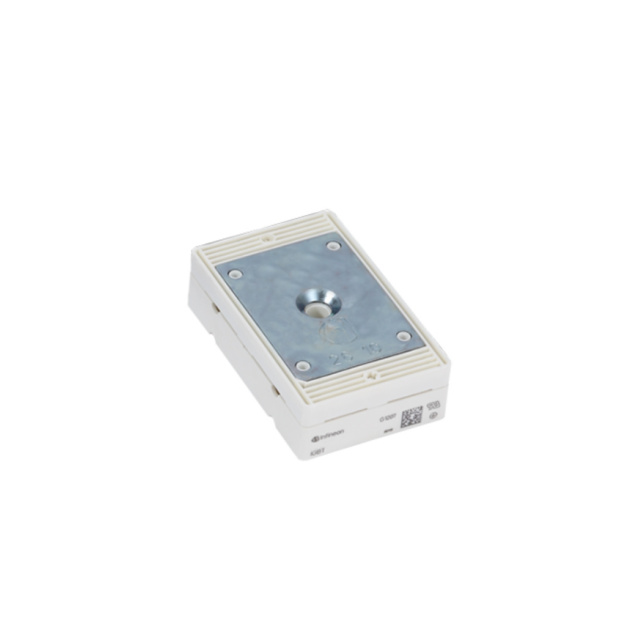

FS75R07U1E4BPSA1
IGBT MOD 650V 100A 275W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS75R07U1E4BPSA1
FS75R07U1E4BPSA1 Hakkında
Infineon Technologies tarafından üretilen FS75R07U1E4BPSA1, 650V 100A kapasiteli Full Bridge IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, maksimum 275W güç yönetimine uygun olup endüstriyel sürücü devreleri, motor kontrolü, inverter uygulamaları ve kaynak makineleri gibi yüksek güçlü anahtarlama uygulamalarında kullanılır. -40°C ile 150°C arasında çalışabilen modül, chassis mount tipi casing ile gelmekte ve NTC termistör özelliği barındırmaktadır. Vce(on) değeri 15V gate geriliminde 1.95V'tur. Düşük input kapasitansı (4.6nF @ 25V) hızlı anahtarlama işlemlerini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 275 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
