IGBT Transistörler - Modüller

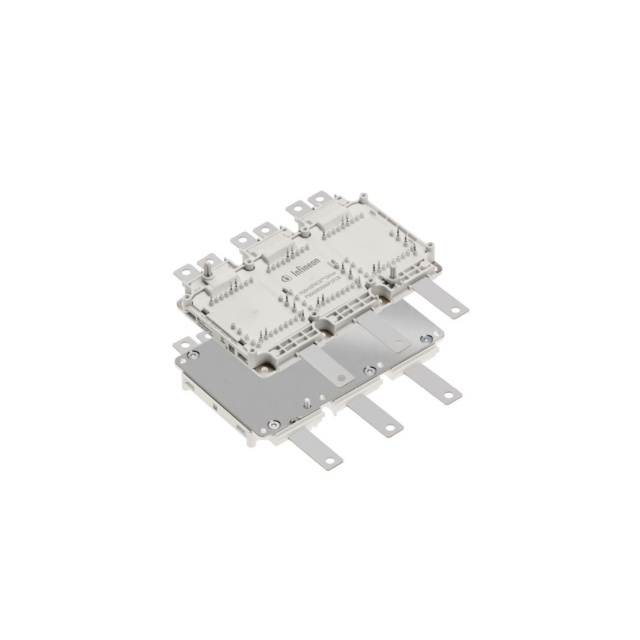

FS660R08A6P2FLBBPSA1
HYBRID PACK DRIVE
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS660R08A6P2
FS660R08A6P2FLBBPSA1 Hakkında
Infineon Technologies tarafından üretilen FS660R08A6P2FLBBPSA1, 750V/450A özelliklerine sahip üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. Trench Field Stop teknolojisi kullanılan bu bileşen, maksimum 1.35V Vce(on) değeri ile düşük konversiyon kayıpları sağlar. NTC Thermistor entegrasyonu ile sıcaklık kontrolü yapılabilen modül, -40°C ile +150°C arasında çalışabilir. Hybrid Pack Drive tasarımı sayesinde güç dönüştürme, motor kontrol, kaynak cihazları ve endüstriyel sürücü uygulamalarında kullanılır. Chassis mount tipi kasa ile sabit montaj için uygundur. 1053W maksimum güç kapasitesi ile yüksek güç yoğunluğu gerektiren sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 50 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1053 W |
| Supplier Device Package | AG-HYBRIDD-1 |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 750 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
