IGBT Transistörler - Modüller

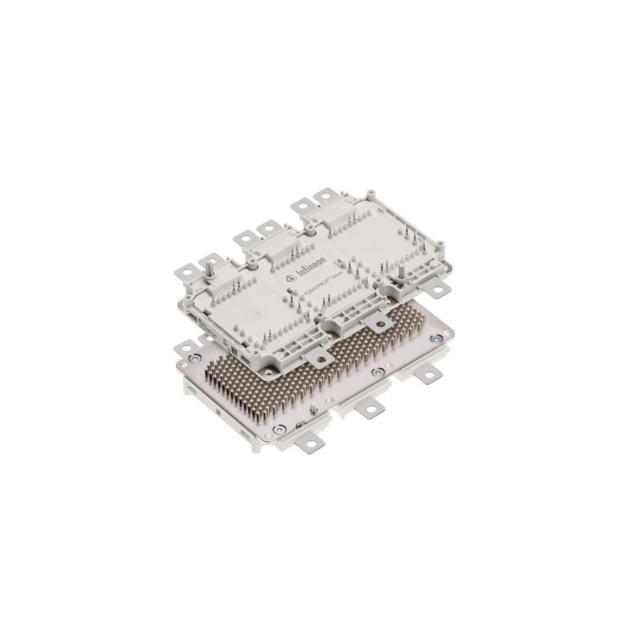

FS660R08A6P2FBBPSA1
HYBRID PACK DRIVE
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS660R08A6P2
FS660R08A6P2FBBPSA1 Hakkında
Infineon Technologies FS660R08A6P2FBBPSA1, üç fazlı invertör uygulamaları için tasarlanmış yüksek performanslı IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu komponentin maksimum kolektor akımı 450 A, kolektör-emiter gerilim değeri 750 V'dur. 1.35V @ 15V, 450A Vce(on) değeriyle düşük iletiş kayıpları sağlar. Maksimum 1053 W güç kapasitesiyle enerji dönüştürme sistemlerinde kullanılır. -40°C ~ 150°C işletme sıcaklık aralığında güvenilir çalışma sunar. NTC Termistor entegrasyonu termal koruma sağlar. Hybrid Pack Drive konfigürasyonu ile güç elektroniği uygulamalarında, indüstriyel motor sürücülerinde ve yenilenebilir enerji sistemlerinde tercih edilir. Şasi montajı imkanı sayesinde mekanik entegrasyon kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 80 nF @ 50 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1053 W |
| Supplier Device Package | AG-HYBRIDD-1 |
| Vce(on) (Max) @ Vge, Ic | 1.35V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 750 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
