IGBT Transistörler - Modüller

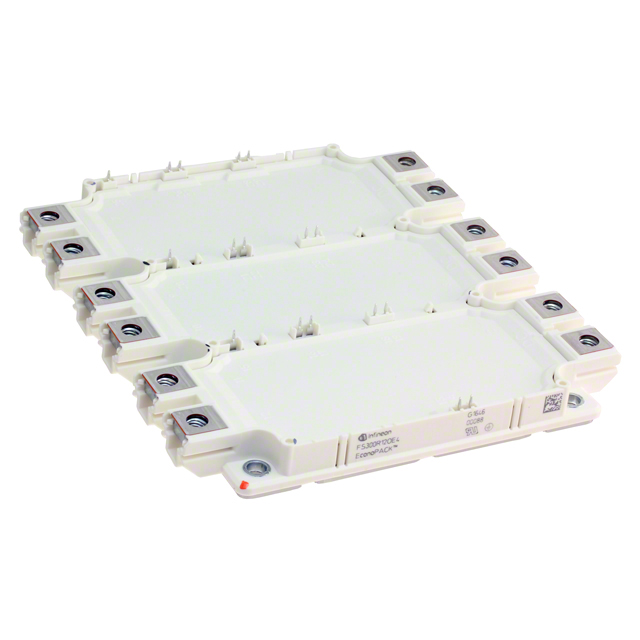

FS450R12KE3BOSA1
IGBT MOD 1200V 600A 2100W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS450R12KE3BOSA1
FS450R12KE3BOSA1 Hakkında
FS450R12KE3BOSA1, Infineon Technologies tarafından üretilen 1200V/600A IGBT güç modülüdür. Three Phase Inverter konfigürasyonunda tasarlanmış olup, maksimum 2100W güç kapasitesine sahiptir. Trench Field Stop IGBT teknolojisi kullanarak düşük kayıplar ve yüksek hız sağlar. 2.15V Vce(on) ile verimli anahtarlama performansı sunar. NTC Thermistor entegrasyonu sayesinde sıcaklık kontrolü gerçekleştirir. Chassis mount paketi ile endüstriyel uygulamalara entegrasyonu kolaylaştırır. -40°C ile 125°C işletme sıcaklık aralığında güvenilir çalışır. DC/AC dönüştürücü, motor kontrolü ve güç inverter sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 32 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 2100 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
