IGBT Transistörler - Modüller

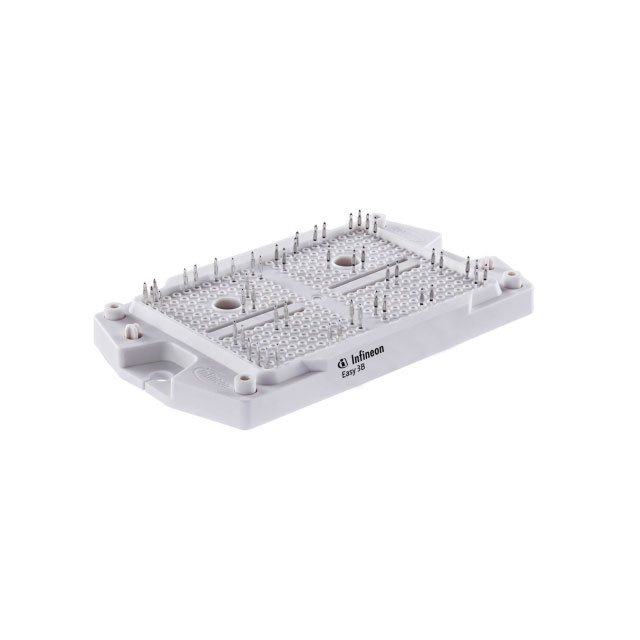

FS3L200R10W3S7FB11BPSA1
IGBT MODULE LOW POWER EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS3L200R10W3S7FB11BPSA1
FS3L200R10W3S7FB11BPSA1 Hakkında
Infineon Technologies tarafından üretilen FS3L200R10W3S7FB11BPSA1, Trench Field Stop IGBT teknolojisine dayanan üç seviyeli invertör konfigürasyonlu bir modüldür. 70 A maksimum kolektör akımı ve 950 V durdurma voltajı ile tasarlanmıştır. -40°C ile +150°C arasında çalışabilen bu bileşen, 1.55V Vce(on) değeri ile düşük açık durum kaybına sahiptir. Gömülü NTC termistör özelliği sıcaklık koruması sağlar. Chassis montaj tipi ve AG-EASY3B paket formatında sunulan bu IGBT modülü, endüstriyel güç dönüştürme uygulamaları, enerji yönetim sistemleri ve elektrik motor sürücülerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 31 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.48 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY3B |
| Vce(on) (Max) @ Vge, Ic | 1.55V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 950 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
