IGBT Transistörler - Modüller

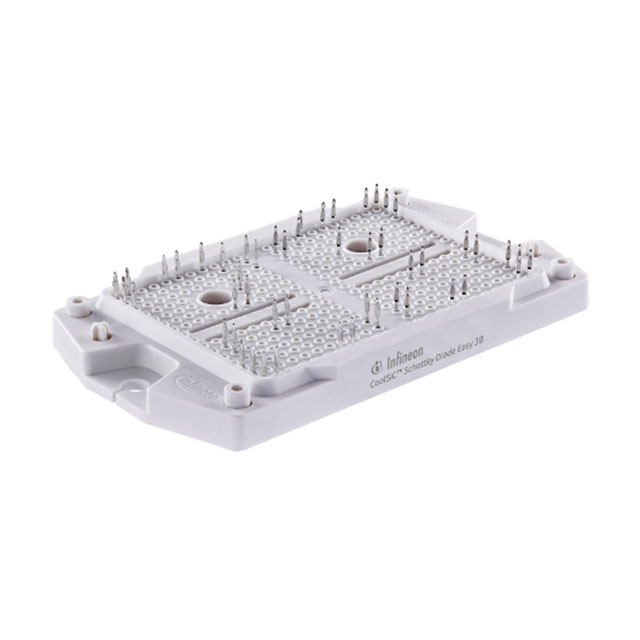

FS3L100R07W3S5B11BPSA1
LOW POWER EASY AG-EASY3B-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS3L100R07W3S5B11
FS3L100R07W3S5B11BPSA1 Hakkında
FS3L100R07W3S5B11BPSA1, Infineon Technologies tarafından üretilen Three Level Inverter konfigürasyonlu IGBT transistör modülüdür. Trench Field Stop teknolojisini kullanarak tasarlanan bu komponent, 650V maksimum Collector-Emitter kesintisiz voltajı ve 70A maksimum collector akımı ile yüksek güç uygulamalarında kullanılır. 1.38V Vce(on) değeri ile düşük iletim kaybı sağlar. Entegre NTC Thermistor ile sıcaklık izlemesi yapılabilir. -40°C ile 150°C arasında çalışan bu modül, endüstriyel sürücü, elektrikli araç kontrol sistemleri ve yenilenebilir enerji konverter uygulamalarında tercih edilir. AG-EASY3B-1 paketlemesi ile şasi monte tipi kuruluma uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Cutoff (Max) | 7 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY3B |
| Vce(on) (Max) @ Vge, Ic | 1.38V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
