IGBT Transistörler - Modüller

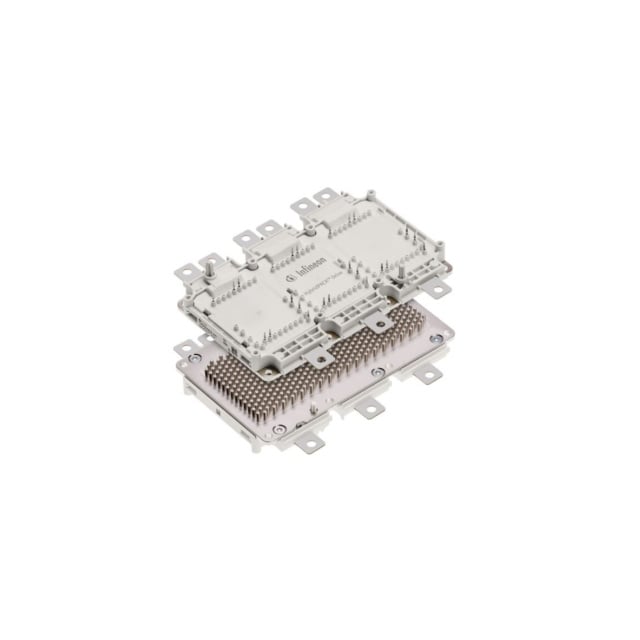

FS380R12A6T4BBPSA1
IGBT MODULE 1200V 380A
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS380R12A6T4
FS380R12A6T4BBPSA1 Hakkında
Infineon Technologies tarafından üretilen FS380R12A6T4BBPSA1, üç fazlı inverter uygulamaları için tasarlanmış 1200V/380A IGBT güç modülüdür. Trench Field Stop teknolojisine dayanan bu modül, yüksek akım kapasitesi ve düşük geçiş kaybı özellikleriyle endüstriyel motor kontrolü, UPS sistemleri, solar inverterler ve çevirici uygulamalarında kullanılır. 1.95V (15V, 250A koşulunda) düşük Vce(on) değeri ve -40°C ile 150°C arasında geniş çalışma sıcaklığı aralığı sunan modül, entegre NTC termistör ile termal yönetim imkanı sağlar. Chassis mount paketlemesi ve 870W maksimum güç seviyesi ile kompakt ve verimli tasarım imkanı verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 380 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 870 W |
| Supplier Device Package | AG-HYBRIDD-1 |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 250A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
