IGBT Transistörler - Modüller

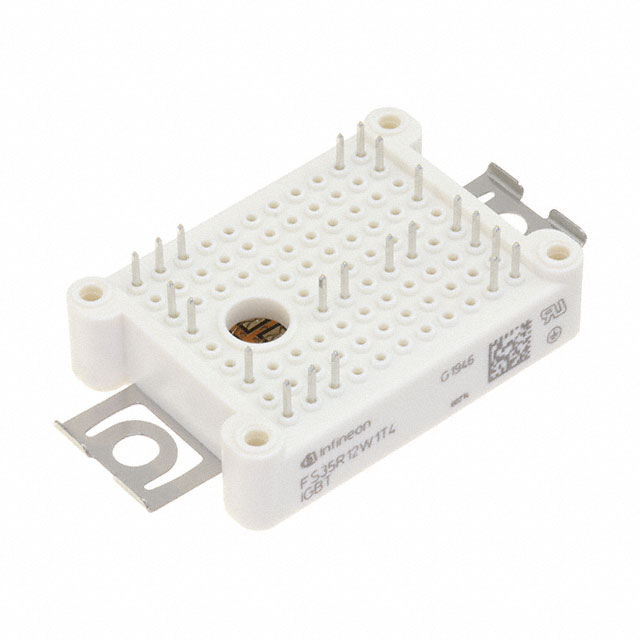

FS35R12W1T4BOMA1
IGBT MOD 1200V 65A 225W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS35R12W1T4
FS35R12W1T4BOMA1 Hakkında
FS35R12W1T4BOMA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT transistör modülüdür. 1200V collector-emitter breakdown voltajı ve maksimum 65A collector akımı ile güç dönüştürme sistemlerinde kullanılır. Trench Field Stop IGBT teknolojisine sahip olup, 2.25V (15V gate gerilimi, 35A collector akımında) düşük on-state voltajı ile enerji verimliliği sağlar. Maksimum 225W güç yönetimi kapasitesi ve entegre NTC thermistor ile sıcaklık kontrolü özelliğine sahiptir. -40°C ile +150°C arasında çalışma sıcaklığında stabil performans sunar. Endüstriyel sürücü uygulamaları, yenilenebilir enerji sistemleri ve elektrik motor kontrol devreleri başta olmak üzere yüksek gerilim güç elektroniği uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 65 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 225 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
