IGBT Transistörler - Modüller

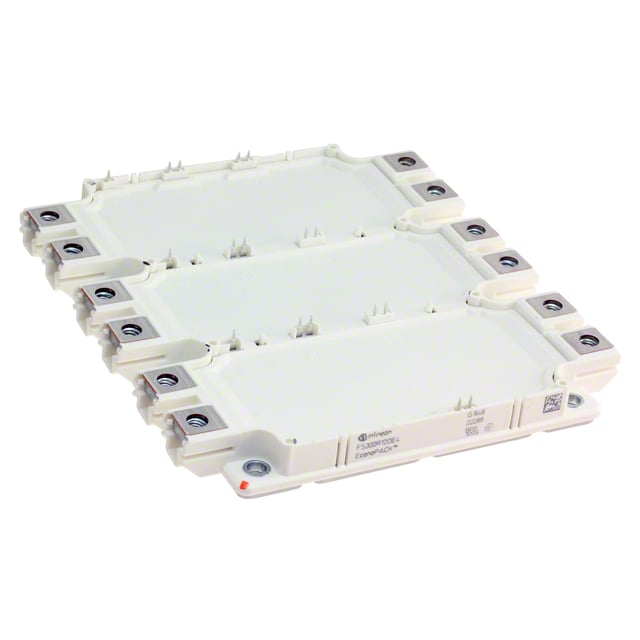

FS300R12OE4BOSA1
IGBT MOD 1200V 460A 1650W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS300R12OE4
FS300R12OE4BOSA1 Hakkında
FS300R12OE4BOSA1, Infineon Technologies tarafından üretilen 1200V 460A kapasiteli üç fazlı inverter IGBT modülüdür. Trench Field Stop teknolojisinde tasarlanan bu komponent, maksimum 1650W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 300A akımda 2.1V olarak belirtilmiştir. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlanmaktadır. -40°C ile +150°C arasında çalışabilen modül, endüstriyel frekans dönüştürücüler, UPS sistemleri, solar inverter uygulamaları ve elektrik motor kontrolü gibi yüksek güç anahtarlama uygulamalarında kullanılmaktadır. Chassis mount konfigürasyonu ile montajı basit ve güvenilirdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 460 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1650 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
