IGBT Transistörler - Modüller

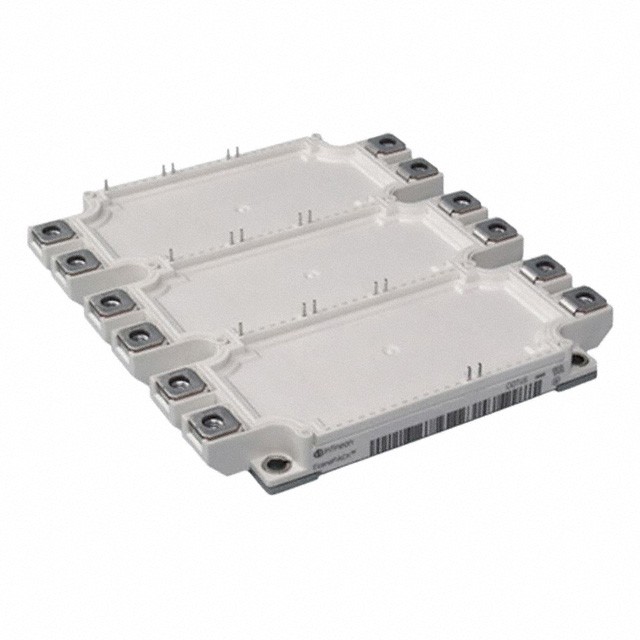

FS300R12KE3BOSA1
IGBT MOD 1200V 500A 1450W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS300R12KE3
FS300R12KE3BOSA1 Hakkında
FS300R12KE3BOSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V kesintisiz toplayıcı gerilim ve maksimum 500A toplayıcı akımı ile 1450W güç yönetiminde kullanılır. Trench Field Stop IGBT teknolojisi ile tasarlanan bu modül, düşük açılış gerilimi (2.15V @ 15V, 300A) ve optimize edilmiş termal yönetim özelliği sunar. NTC termistör entegre edilmiş şasi montajı modülü, endüstriyel sürücü sistemleri, traction uygulamaları ve güç dönüştürme devrelerinde kullanılmaktadır. -40°C ile +125°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Not for New Designs statüsü olan bu bileşen, mevcut sistemlerin bakım ve yedek parça ihtiyaçları için mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 500 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 1450 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
