IGBT Transistörler - Modüller

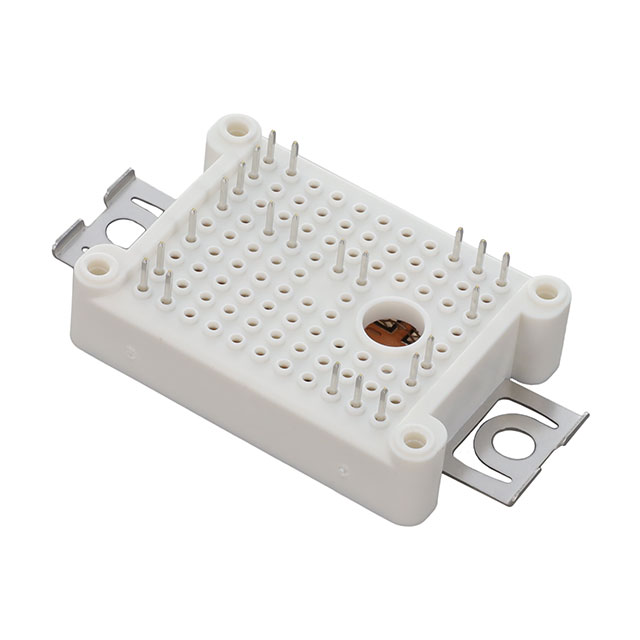

FS25R12W1T7BOMA1
LOW POWER EASY AG-EASY1B-1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS25R12W1T7BOMA1
FS25R12W1T7BOMA1 Hakkında
FS25R12W1T7BOMA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT transistör modülüdür. Trench Field Stop teknolojisine sahip bu modül, 1200V collector-emitter breakdown voltajı ve 25A maksimum kolektör akımı ile orta güç uygulamalarında kullanılmaya uygundur. -40°C ile 175°C arasında çalışma sıcaklık aralığına ve entegre NTC thermistor özelliğine sahiptir. AG-EASY1B-1 paketi ile sağlanan bu IGBT modül, endüstriyel motor sürücüleri, güç dönüştürücüler ve enerji yönetim sistemlerinde yer alır. Düşük input kapasitansı (4.77 nF @ 25V) ve standart giriş özelliği, hızlı anahtarlama uygulamaları için elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 5.6 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.77 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY1B |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
