IGBT Transistörler - Modüller

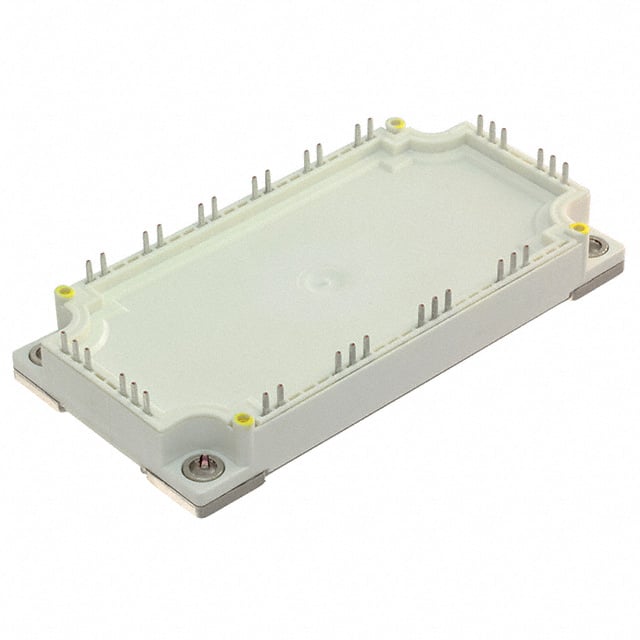

FS200R12PT4BOSA1
IGBT MOD 1200V 280A 1000W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R12PT4
FS200R12PT4BOSA1 Hakkında
FS200R12PT4BOSA1, Infineon Technologies tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V maksimum collector-emitter gerilimi ve 280A maksimum collector akımı ile endüstriyel sürücü, fotovoltaik invertör, klima sistemi ve elektrikli araç uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisine sahip olan komponent, 2.15V Vce(on) değeri ile düşük konütsyon kaybı sağlar. Entegre NTC thermistor ile sıcaklık kontrolü yapılabilir. -40°C ile +150°C arasında stabil çalışma garantisi ile geniş sıcaklık aralığında güvenilir performans sunar. Chassis mount konfigürasyonu ile endüstriyel panellere direkt entegrasyona uyygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
