IGBT Transistörler - Modüller

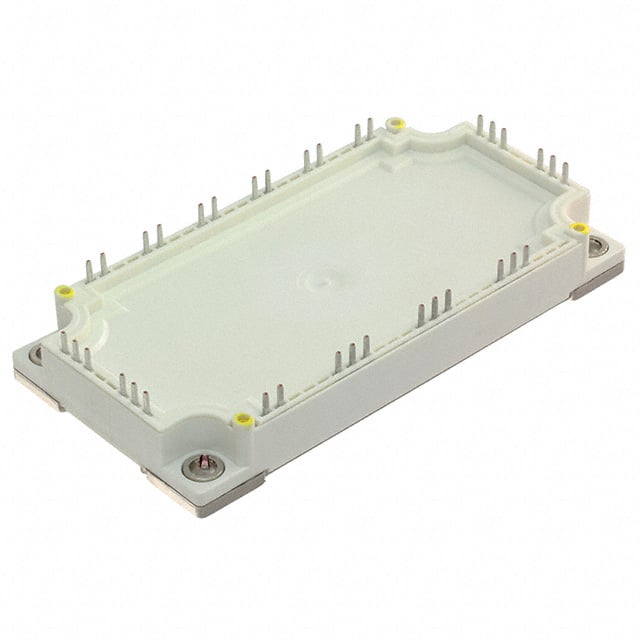

FS200R12KT4RBOSA1
IGBT MOD 1200V 280A 1000W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R12KT4
FS200R12KT4RBOSA1 Hakkında
FS200R12KT4RBOSA1, Infineon Technologies tarafından üretilen 1200V/280A IGBT güç modülüdür. NPT (Non Punch Through) teknolojisiyle tasarlanan bu bileşen, üç fazlı inverter uygulamalarında kullanılmak üzere geliştirilmiştir. 1000W maksimum güç yönetimi kapasitesi ve 2.15V Vce(on) değeri ile verimli anahtarlama sağlar. -40°C ile +150°C çalışma sıcaklık aralığında, entegre NTC termistörü sayesinde termal koruma sunar. Chassis mount konfigürasyonu ve modüler yapısı, endüstriyel sürücü, solar inverter ve UPS sistemleri gibi yüksek güçlü DC-AC dönüştürme uygulamalarında geniş kullanım alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
