IGBT Transistörler - Modüller

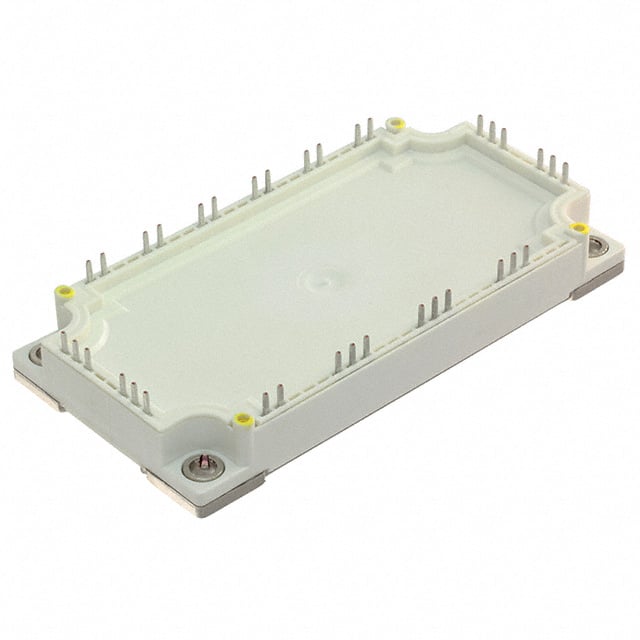

FS200R12KT4RB11BOSA1
IGBT MOD 1200V 280A 1000W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R12KT4RB
FS200R12KT4RB11BOSA1 Hakkında
FS200R12KT4RB11BOSA1, Rochester Electronics tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V kollektör-emitter gerilimi ve 280A maksimum kollektör akımı ile 1000W güç kapasitesine sahiptir. Chassis mount tipi kasa ile montajlanır ve -40°C ile 150°C arasında çalışabilir. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlanır. 2.15V Vce(on) değeri ile minimum enerji kaybı ile verimli çalışan bu modül, enerji dönüştürme, motor sürücüleri, kaynak cihazları ve güç elektronik uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1000 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
