IGBT Transistörler - Modüller

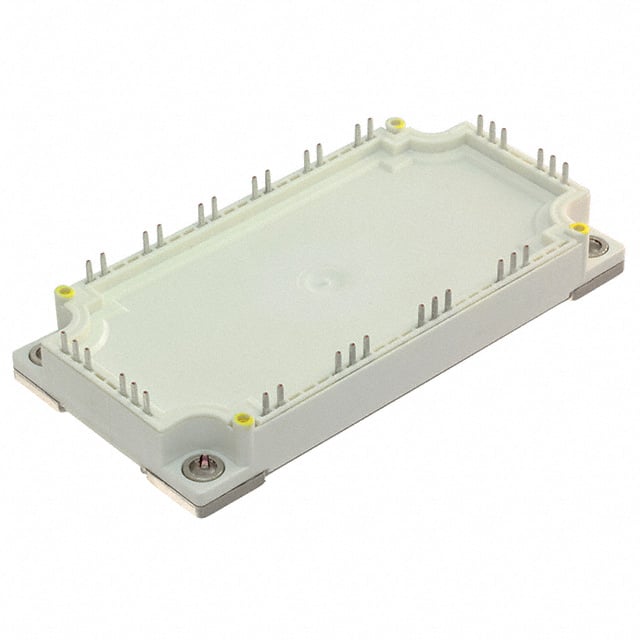

FS200R07PE4BOSA1
IGBT MOD 650V 200A 600W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R07PE4BOSA1
FS200R07PE4BOSA1 Hakkında
FS200R07PE4BOSA1, Infineon Technologies tarafından üretilen 650V/200A kapasiteli IGBT modülüdür. Three Phase Inverter konfigürasyonunda tasarlanan bu komponent, endüstriyel güç dönüştürme uygulamalarında kullanılmaktadır. Trench Field Stop IGBT teknolojisine dayanan modül, maksimum 600W güç yönetimi sağlar. -40°C ile +150°C arasında çalışan cihazda, 1.95V düşük Vce(on) değeri ile verimli işletme gerçekleştirilir. Chassis mount yapısı ve entegre NTC termistörü sayesinde sıcaklık kontrolü sağlanır. Motor sürücüleri, kaynak makineleri ve endüstriyel invertörlerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
