IGBT Transistörler - Modüller

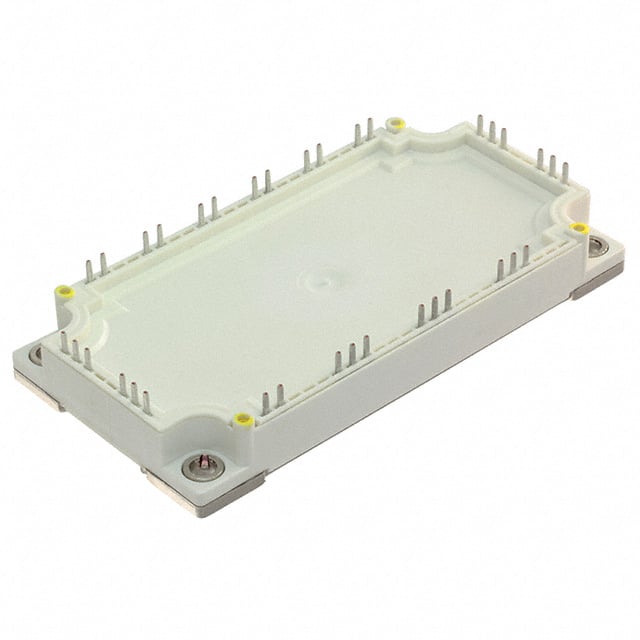

FS200R07N3E4RBOSA1
IGBT MOD 650V 200A 600W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R07N3E4RBOSA1
FS200R07N3E4RBOSA1 Hakkında
Infineon Technologies FS200R07N3E4RBOSA1, 650V kollektör-emitör diyot gerilimi ile 200A maksimum akımı destekleyen üç fazlı inverter uygulamaları için tasarlanmış Trench Field Stop IGBT modülüdür. Maksimum 600W güç derecelendirmesine sahip bu chassis mount modülü, 1.95V maksimum Vce(on) değeri ile düşük iletim kayıpları sağlar. -40°C ile 150°C arasında çalışan cihaz, entegre NTC termistör içerir ve 13nF giriş kapasitansı özelliği bulunmaktadır. Endüstriyel sürücü sistemleri, motor kontrol üniteleri ve güç dönüştürme uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.95V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
