IGBT Transistörler - Modüller

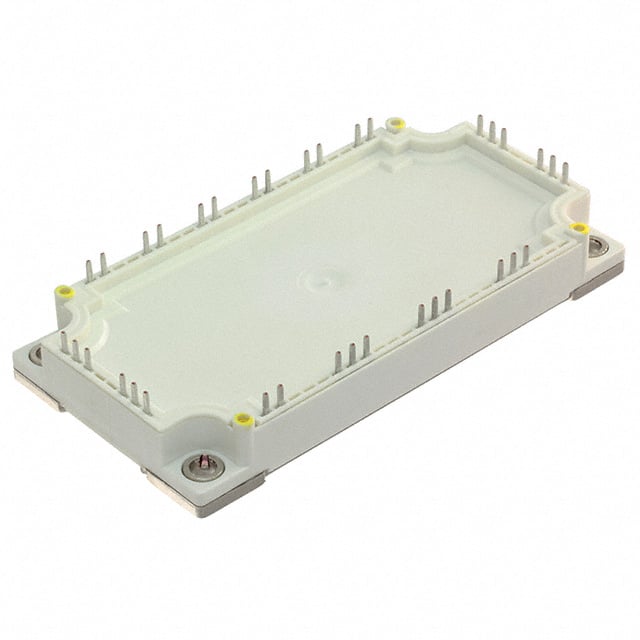

FS200R07A1E3BOSA1
IGBT MOD 650V 250A 790W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R07A1E3BOSA1
FS200R07A1E3BOSA1 Hakkında
Infineon Technologies tarafından üretilen FS200R07A1E3BOSA1, 650V kollektör-emitter gerilimi ile çalışabilen, 250A maksimum akım kapasitesine sahip üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 790W güç dağıtımı kapasitesi olan bu chassi montajlı komponent, -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılmaktadır. Entegre NTC termistor özelliği ile sıcaklık kontrolü sağlayan modül, 1.9V Vce(on) değeri ile düşük iletim kaybı sunmaktadır. Motorların hız denetimi, elektrik çevirici sistemleri ve endüstriyel güç elektronik uygulamalarında yaygın olarak kullanılan bu bileşen, standart giriş konfigürasyonu ile çeşitli sistem tasarımlarında entegrasyona uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 250 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 790 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
