IGBT Transistörler - Modüller

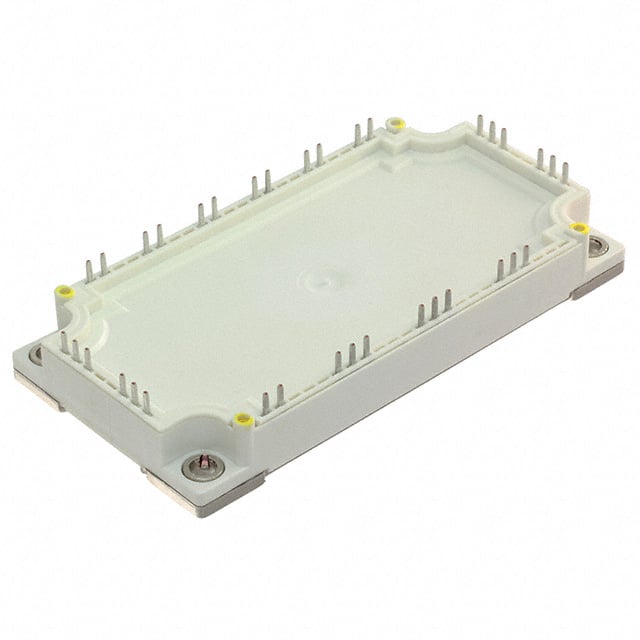

FS200R07A1E3BOMA1
MODULE IGBT HYBRID PK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R07A1E3
FS200R07A1E3BOMA1 Hakkında
FS200R07A1E3BOMA1, Infineon Technologies tarafından üretilen Trench Field Stop IGBT modülüdür. Three Phase Inverter konfigürasyonu ile tasarlanmış olup, maksimum 250A kolektör akımı ve 650V collector-emitter breakdown voltajı kapasitesine sahiptir. 790W maksimum güç yönetimine yetkin bu modül, -40°C ile +150°C arasında çalışmakta, NTC termistör entegrasyonu ile sıcaklık kontrolü sağlamaktadır. AG-HYBRID1-1 paket standardı ile şasi montajına uygun olup, endüstriyel inverter uygulamaları, motor sürücüleri ve güç dönüştürme sistemlerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 250 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 790 W |
| Supplier Device Package | AG-HYBRID1-1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
