IGBT Transistörler - Modüller

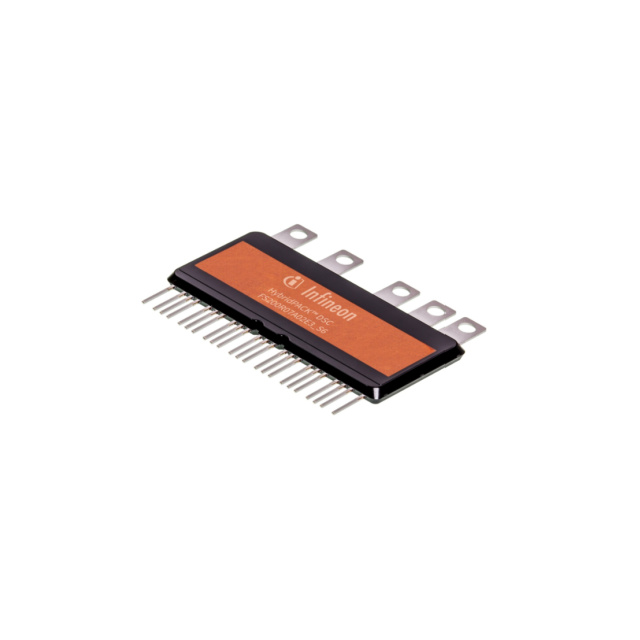

FS200R07A02E3S6BKSA2
IGBT MODULE HYBRID 28MDIP
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R07A02E3
FS200R07A02E3S6BKSA2 Hakkında
Infineon Technologies tarafından üretilen FS200R07A02E3S6BKSA2, 200A collector akım kapasitesine sahip üç fazlı IGBT modülüdür. Trench Field Stop teknolojisi kullanan bu hibrid modül, 700V breakdown voltajı ve 2.25V Vce(on) değeri ile endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. Chassis mount konfigürasyonu ve entegre NTC thermistor ile termal yönetim sağlar. PG-MDIP-28 paket formatında sunulan komponent, -40°C ile +150°C çalışma sıcaklık aralığında 694W maksimum güç dağıtabilir. Güç elektroniği sistemleri, motor kontrol sürücüleri, welding uygulamaları ve endüstriyel inverterlerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 694 W |
| Supplier Device Package | PG-MDIP-28 |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
