IGBT Transistörler - Modüller

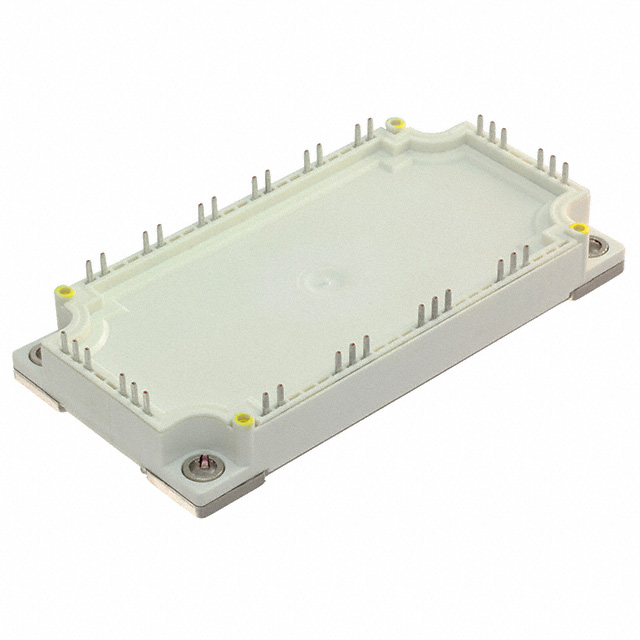

FS200R06KE3BOSA1
IGBT MOD 600V 200A 600W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS200R06KE3
FS200R06KE3BOSA1 Hakkında
FS200R06KE3BOSA1, Infineon Technologies tarafından üretilen 600V/200A IGBT modülüdür. Üç fazlı invertör konfigürasyonu ile tasarlanan bu modül, endüstriyel motor kontrol, UPS sistemleri ve güç dönüştürme uygulamalarında kullanılır. Trench Field Stop teknolojisine sahip IGBT'ler, düşük Vce(on) değeri (1.9V @ 15V, 200A) ve yüksek anahtarlama hızı sunarak enerji verimliliğini artırır. NTC Thermistor entegrasyonu ile sıcaklık koruması sağlar. -40°C ile 150°C arasında çalışabilen modül, 600W maksimum güç yönetimi kapasitesine sahiptir. Şasiye monte edilebilen paket tipi, gerçek uygulamalarda soğutma ve entegrasyon esnekliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 600 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
