IGBT Transistörler - Modüller

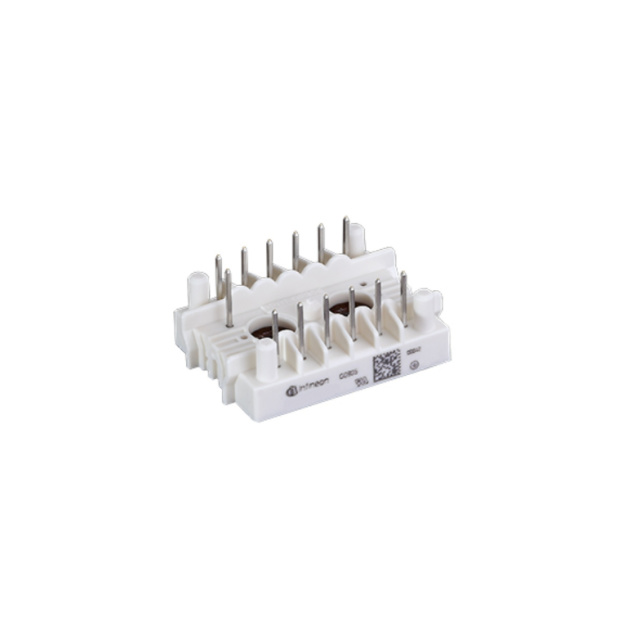

FS15R06VE3B2BOMA1
IGBT MODULE 600V 22A 65W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS15R06VE3B2BOMA1
FS15R06VE3B2BOMA1 Hakkında
FS15R06VE3B2BOMA1, Rochester Electronics tarafından üretilen 600V 22A kapasiteli üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. Maksimum 65W güç dağıtabilen bu bileşen, -40°C ile 150°C arasında çalışma sıcaklığında kullanılabilir. Chassis mount tipi montajla endüstriyel motor kontrol, enerji dönüşüm sistemleri ve elektrik tahrik uygulamalarında yer alır. Vce(on) değeri 2V @ 15V, 15A şartlarında ölçülen modül, 830 pF input kapasitansına ve entegre NTC Thermistor'a sahiptir. 1 mA maksimum collector cutoff akımı ile enerji verimliliği sağlanır. Yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 830 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 65 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
