IGBT Transistörler - Modüller

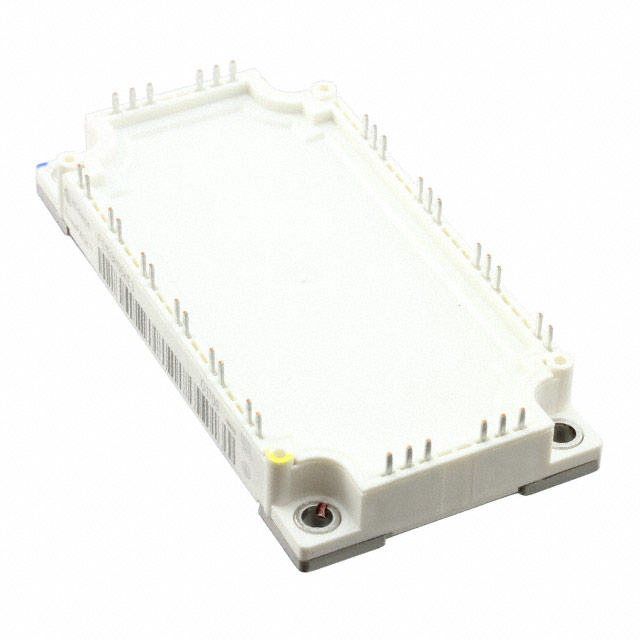

FS150R06KE3BOSA1
IGBT MOD 600V 150A 430W
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS150R06KE3
FS150R06KE3BOSA1 Hakkında
FS150R06KE3BOSA1, Infineon Technologies tarafından üretilen 600V 150A kapasiteli üç fazlı inverter IGBT modülüdür. Trench Field Stop teknolojisini kullanan bu komponent, maksimum 430W güç yönetiminde çalışabilir. Junction sıcaklığı -40°C ile 150°C arasında stabil işletim yapabilir. 1.9V Vce(on) değeri ve 9.3nF giriş kapasitansiyle düşük anahtarlama kayıpları sağlar. Chassis mount konfigürasyonu endüstriyel uygulamalara uygun tasarlanmıştır. Güç elektronikleri, motor kontrol sürücüleri, konvertörler ve UPS sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 430 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
