IGBT Transistörler - Modüller

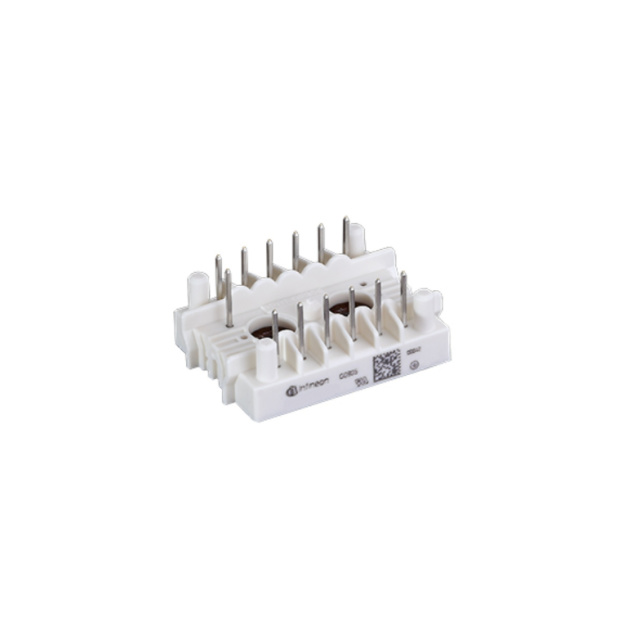

FS10R12VT3BOMA1
IGBT MODULE 1200V 16A 64W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS10R12VT3
FS10R12VT3BOMA1 Hakkında
FS10R12VT3BOMA1, Rochester Electronics tarafından üretilen 1200V/16A IGBT modülüdür. Three Phase Inverter konfigürasyonunda tasarlanmış olan bu komponent, maksimum 64W güç tüketimi ile çalışır. Vce(on) değeri 15V kapı voltajında ve 10A kolektör akımında 2.45V'dur. 700 pF input kapasitansı ve 1 mA maksimum cutoff akımı özelliklerine sahiptir. Chassis mount tipi pakette sunulan modül, -40°C ile 125°C arasında işletme sıcaklığında kullanılabilir. Endüstriyel inverter uygulamaları, motor kontrol ve güç dönüştürme sistemlerinde kullanılan bu komponent, yüksek voltaj anahtarlama uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 700 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 64 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
