IGBT Transistörler - Modüller

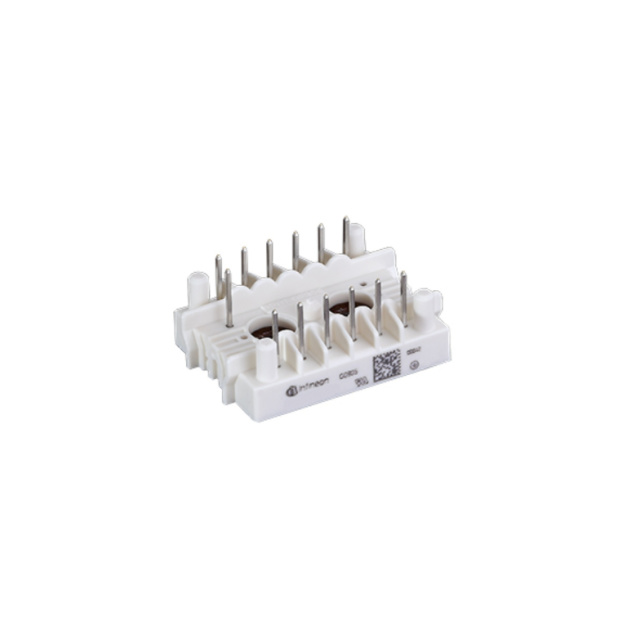

FS10R06VE3B2BOMA1
IGBT MODULE 600V 16A 50W
- Üretici
- Rochester Electronics
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS10R06VE3B2BOMA1
FS10R06VE3B2BOMA1 Hakkında
FS10R06VE3B2BOMA1, Rochester Electronics tarafından üretilen 600V/16A IGBT modülüdür. Three Phase Inverter konfigürasyonunda tasarlanmış bu bileşen, maksimum 50W güç yeteneğine sahiptir. Vce(on) değeri 15V gate voltajında 10A akım için 2V'tur. Collector-Emitter arası kırılma voltajı 600V ile sınırlandırılmıştır. 550pF giriş kapasitanı (Cies) 25V'da ölçülmüştür. Chassis mount tipi kasa ile sunulan modül, -40°C ile +150°C arasında çalışabilir ve integral NTC thermistor içerir. 1mA maksimum cutoff akımı ile tipik uygulamalar AC/DC konverter, motor kontrol ve güç inverterleri içerir. Maksimum 16A collector akımında kullanıma uygun olan bu IGBT modülü, endüstriyel güç elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 550 pF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Not For New Designs |
| Power - Max | 50 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
