IGBT Transistörler - Modüller

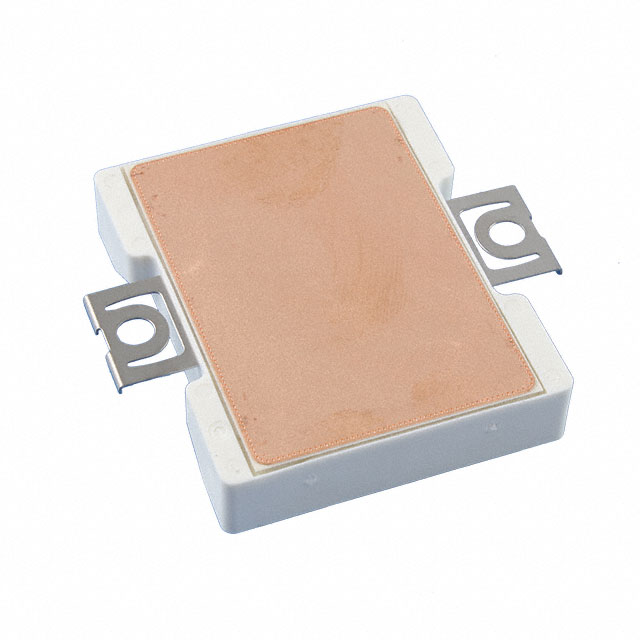

FS100R12W2T7B11BOMA1
IGBT MOD 1200V 100A 20MW EASY
- Üretici
- Infineon Technologies
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- FS100R12W2T7B11
FS100R12W2T7B11BOMA1 Hakkında
FS100R12W2T7B11BOMA1, Infineon Technologies tarafından üretilen Trench Field Stop IGBT modülüdür. 1200V besleme gerilimi ve 100A maksimum kolektor akımına sahip bu komponent, endüstriyel güç dönüştürme uygulamalarında kullanılır. Vce(on) değeri 1.50V @ 15V, 100A koşullarında ölçülmüştür. Modül, NTC Thermistor ile sıcaklık koruması sağlar ve -40°C ile 175°C arasında çalışabilir. AG-EASY2B-1 paketinde sunulan ürün, şase montajı için uygundur. Değişken frekans driveleri, kaynak cihazları ve güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 9 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 20 mW |
| Supplier Device Package | AG-EASY2B-1 |
| Vce(on) (Max) @ Vge, Ic | 1.50V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
